Hipótesis para la visualización de resultados para objetos superficiales

Los resultados para los elementos superficiales se muestran en relación con su sistema de coordenadas local, que es compatible con su dirección de luz (consulte Dirección de la luz). La orientación de la dirección de la luz se transfiere al modelo analítico y es la base para definir el eje X del sistema de coordenadas local. El eje Y se encuentra en el plano de un elemento superficial y es perpendicular al eje X. El eje Z es el normal para la superficie del elemento.

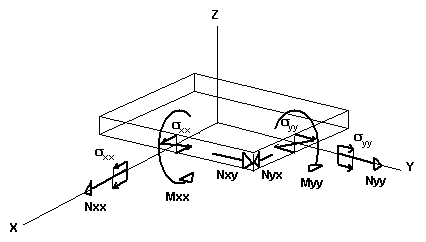

Convención de signos para un elemento superficial.

En esta imagen el eje X es compatible con la dirección de la luz. Mxx es un momento flector que actúa en la dirección del eje definido por la dirección de la luz (y que es compatible con el eje X), mientras que Myy es un momento en la dirección perpendicular.

Nota: Para mostrar la dirección de la luz, seleccione la casilla de verificación que se encuentra en la parte inferior del diálogo de resultados. Consulte Visualización de los resultados del análisis.
