Un vínculo analítico es un elemento que conecta dos nodos analíticos independientes. La creación de vínculos analíticos simplifica y agiliza el análisis estructural del modelo y afecta a los resultados dentro del margen aceptable. Los vínculos analíticos se pueden utilizar en determinadas situaciones, como por ejemplo para conectar pilares o vigas con desfases o para modelar diafragmas de suelo rígido.

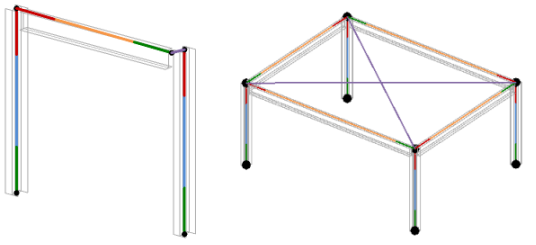

Vínculos analíticos (un pilar con desfase y un diafragma de suelo rígido)
Creación de un vínculo analítico
- Haga clic en la ficha Analizar
grupo Herramientas de modelo analítico
Ajuste analítico. - Seleccione el grupo Edición de modelo analítico
Vínculo analítico. - Haga clic en dos nodos para conectarlos mediante el vínculo analítico.
- Pulse ESC o haga clic en Modificar para salir de la herramienta.
- Haga clic en
(Finalizar modo de edición) para guardar los cambios.
Todas las propiedades de los vínculos analíticos excepto las marcas se consideran propiedades de familia de sistema. Para definir la rigidez de los vínculos analíticos debe definir las condiciones de rotación y translación (fijas o liberadas).en el cuadro de diálogo Propiedades de tipo.
