Familias de etiquetas de armazón estructural

Las familias de etiquetas de armazón estructural se utilizan para anotar vigas. Las posiciones por defecto de esas etiquetas se pueden ajustar en el cuadro de diálogo Parámetros y categoría de familia. Consulte Parámetros y categoría de familia.

La categoría Etiquetas de armazón estructural contiene dos parámetros.

Rotar con componente: si está seleccionado este parámetro, la etiqueta rota con la viga correspondiente. Cuando no está seleccionado, la etiqueta se orienta sola con relación al marco de vista.

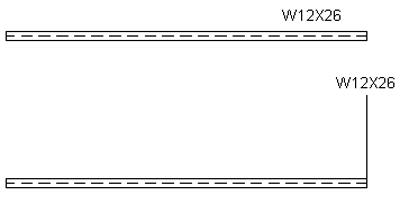

Punto de enlace: define la ubicación inicial de la etiqueta en una viga (punto inicial, central o final) y es el punto que sigue la etiqueta al alargar o acortar la viga.

Si está activado este parámetro, una directriz de etiqueta se extiende desde este punto.

<Ninguno>: busca la etiqueta que se encuentra en el medio de la viga por defecto.
