Segmento principal

En el Editor de familias, haga clic en la ficha Creargrupo Dibujar Segmento principal.

La herramienta Segmento principal permite seleccionar un segmento de la forma de armadura para mantener su posición general cuando se produce una rotación o una expansión automática. Un segmento principal ajusta su longitud para compensar el anfitrión pero conserva la orientación que tenía dentro de la forma.

Consejo: Todas las formas similares deben tener el mismo segmento principal. Esto garantiza que permanezcan en la misma posición durante un cambio de forma.

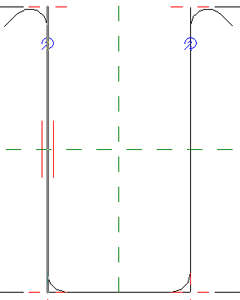

Al seleccionar el segmento principal, aparece etiquetado con dos líneas paralelas en el editor de formas de armadura.

Consejo: Cree formas simétricas alrededor de las líneas de referencia centrales en un boceto.
