Puntos libres

A diferencia de los puntos hospedados y los controladores, los libres son puntos de referencia colocados en un plano de trabajo. Los puntos libres muestran pinzamientos 3D cuando se seleccionan, se pueden colocar en cualquier ubicación de un espacio de trabajo 3D y mantienen la referencia al plano en que se encuentran.

Para colocar puntos en un plano de trabajo

  1. Abra una vista 3D si va a dibujar en el eje Z; de no ser así, abra una vista de plano de planta.
  2. Si trabaja en una vista 3D, seleccione un plano de trabajo en el área de dibujo del entorno de diseño conceptual.
  3. Haga clic en la ficha Creargrupo Dibujar (Punto de referencia).
  4. Haga clic en Modificar | Líneas grupo Dibujar (Dibujar en plano de trabajo).
  5. Si no lo ha hecho en el paso 2, seleccione un anfitrión en la lista Plano de colocación, en la barra de opciones.

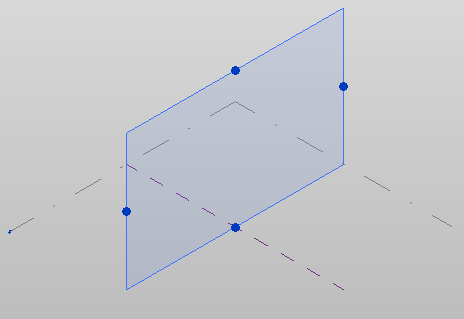

  6. Coloque puntos a lo largo del plano de trabajo.
  7. Cuando termine de colocar puntos, haga clic en Modificar | Líneasgrupo Seleccionar Modificar.

Si es preciso, los puntos libres se pueden volver a colocar.
