El parámetro tipo de pieza proporciona más subclasificaciones para una categoría de familia y determina el comportamiento de las piezas dentro de la misma. El tipo de pieza cumple dos funciones:
- Permite que solamente se pueda sustituir una pieza particular por una pieza similar en un proyecto de construcción. Por regla general, el Selector de tipo permite sustituir una familia de una categoría por cualquier otra familia de la misma categoría. No obstante, en algunas ocasiones esto no resulta apropiado. Por ejemplo, en el caso de las uniones y ajustes no sería válido sustituir un cruce por una transición. Así pues, hay un nivel de filtrado incluido en el selector de tipo de Revit.
- Para determinar la familia de tipos de pieza. La base de datos de uniones de conductos ASHRAE, versión 5.00.00, está integrada en Revit. Ésta permite calcular las pérdidas de unión según una tabla de pérdidas. El tipo de unión debe estar definido para poder consultar con exactitud la unión correcta en la base de datos.
Si una categoría de familia proporciona un parámetro de tipo de pieza, los valores de tipo de pieza disponibles dependerán de la categoría de familia. La tabla siguiente muestra qué tipos de pieza con se corresponden con cuáles categorías de familia:
| Categorías de familia | Tipos de pieza |
|---|---|
| Terminales de aire | Cruz, reductor de cruz, regulador de tiro, equipo montado sobre conducto, codo, codo reductor, entrada, salida, equipo, interacción entre ventilador y sistema, campana extractora, confluencia, obstrucción, te, te con reducción, transición, sin definir, válvula |
| Accesorios de conducto | |
| Uniones de conducto | |
| Equipos mecánicos | |
| Accesorios de tubería | |
| Uniones de tubería | |
| Instalación de fontanería | |
| Dispositivos de comunicación | normal, cuadro de control, transformador, cuadro conmutador, panel de datos, interruptor, caja de conexiones |
| Dispositivos de datos | |
| Equipo eléctrico | |
| Aparatos eléctricos | |
| Dispositivos de alarma de incendios | |
| Dispositivos de iluminación | |
| Instalaciones de iluminación | |
| Timbres de enfermería | |
| Dispositivos de seguridad | |
| Dispositivos telefónicos | |
| Unión de bandeja de cables | Codo de canal, Codo vertical de canal, Cruz de canal, T de canal, Transición de canal, Unión de canal, Desfase de canal, Canal multipuerto, Codo tipo escalera, Codo tipo escalera vertical, Cruz tipo escalera, T tipo escalera, Transición tipo escalera, Unión tipo escalera, Desfase tipo escalera, Multipuerto tipo escalera |
| Uniones de tubo | Codo, Tapa, Unión, Multipuerto, T, Cruz, Codo de caja de conexiones |
- Regulador de tiro: se utiliza para controlar el volumen de flujo.
- Equipo montado sobre conducto: detectores de humo, generadores de vapor
- Codo: una elemento de unión del tipo de codo o curva
- Entrada: punto en el que un fluido entra en el sistema mediante lamas, rejillas, rejas
- Salida: punto en el que un fluido abandona el sistema
- Equipo: equipamiento genérico
- Interacción entre ventilador y sistema: unidades de control de aire, ventiladores en línea
- Campana extractora: campanas extractoras de cocinas, laboratorios u otros
- Confluencia: intersección de 3 o más segmentos (te, cruz, conexión en Y)
- Obstrucción: cualquier elemento que cause una pérdida de carga, como un filtro en línea
- Transición: cambio de forma o tamaño
- Sin definir: sin función específica
- Válvula: válvulas y accesorios similares
- Panel de datos: paneles utilizados para conectar dispositivos con conectores de tipos de sistema Datos, Teléfono, Seguridad, Alarma de incendios, Timbre de enfermería, Controles y Comunicación.
- Normal: dispositivos como receptáculos, componentes de alarmas de incendios y luminarias.
- Cuadro de control: se utiliza para conectar dispositivos o equipos con conectores con un valor de tipo de sistema de Potencia y para generar tablas de planificación de tipo de circuitos ramificados.
- Interruptor: dispositivo de control, como un conmutador en el cual generalmente el cableado no atraviesa el propio dispositivo. Como se indica en la imagen, el cableado generado automáticamente se ramifica hasta el interruptor.

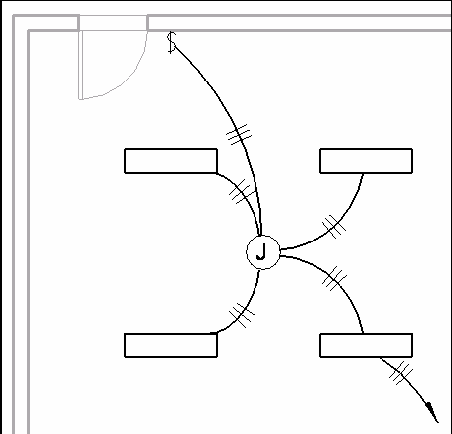

- Caja de conexiones: dispositivos de gestión de cableado a través de los cuales se conducen dichos cables. Como se indica en la imagen, el cableado generado automáticamente se ramifica y conduce a través de la caja de conexiones.
- Cuadro conmutador: se utiliza para conectar dispositivos o equipos con conectores con un valor de tipo de sistema de Potencia y para generar tablas de planificación de tipo de circuitos ramificados.
- Transformador: se utiliza para interconectar cuadros de control o cuadros conmutadores de voltajes diferentes.
