Control del comportamiento de visualización de las flechas de cota

Cuando el segmento de una cota es demasiado pequeño para dar cabida a marcas de tipo flecha para líneas de cota dentro de la línea de cota, las flechas se colocan automáticamente en el exterior de la línea de cota. Esto es así para cotas lineales, angulares y radiales. En el caso de las cotas radiales, las flechas se voltean cuando la línea de cota (el radio) es más corta que la longitud de la flecha.

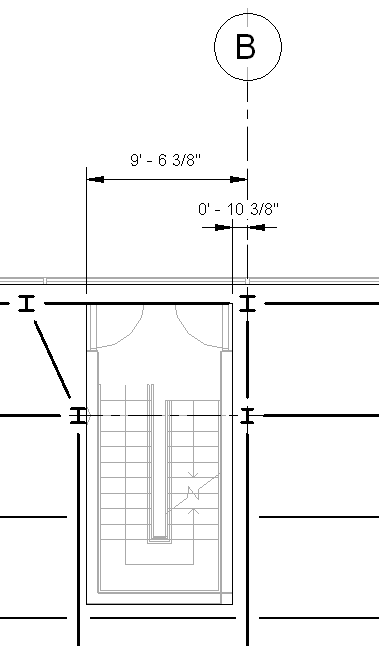

La siguiente ilustración muestra dos cotas con marcas de tipo flecha. La cota más grande muestra flechas dentro de la línea de cota cuando la línea es lo suficientemente grande. La cota más pequeña muestra flechas de cota en el exterior de la línea de cota cuando la línea es demasiado pequeña.

Ejemplo

Revit Structure

Ejemplo

Además, las líneas de cota de varios segmentos reconocen cuando los segmentos adyacentes son demasiado pequeños para que quepan las flechas. Cuando esto sucede, los extremos de la cadena de segmentos cortos se voltean y las líneas de referencia internas muestran el tipo de marca interior designado en las propiedades de la cota. En la ilustración siguiente, las flechas de cota se voltean al exterior de la línea de cota y las líneas de referencia muestran la marca designada (diagonal).

Para obtener más información sobre el cambio de la marca de una línea de cota, consulte Cambio de la marca de una línea de cota.

Para controlar el comportamiento de visualización de las marcas de tipo flecha para cotas:

  1. En el área de dibujo, seleccione una cota.
  2. En la paleta Propiedades, haga clic en (Editar tipo).
  3. En el cuadro de diálogo Propiedades de tipo, en Gráficos, edite lo siguiente:
    • Extensión de línea de cota volteada: cuando se voltean las flechas de cota, esta opción controla la longitud de la línea de cota más allá de las flechas volteadas. La longitud se mide desde el extremo de la punta de flecha.
    • Marca interior: designa la visualización de la marca para líneas de referencia interiores cuando los segmentos adyacentes de una línea de cota son demasiado pequeños para que quepan las flechas. Cuando esto sucede, los extremos de la cadena con segmentos cortos se voltean y las líneas de referencia interiores muestran la marca interior designada.
    Nota: Estos parámetros solo se activan cuando la marca es de tipo flecha.
  4. Haga clic en Aceptar.
