Los pilares fuera de rejilla no se alinean en el trazado alfanumérico habitual porque se sitúan fuera de las intersecciones de rejilla. Revit compensa esto calculando y mostrando sus desfases en pilares de rejilla cercanos. Los signos positivos y negativos se determinan de acuerdo con la ubicación de los pilaresen relación a la intersección y el tipo de líneas de rejilla con que están asociados.
| Ejemplar de pilar | Descripción |
|---|---|
 Derecha +, Izquierda - |

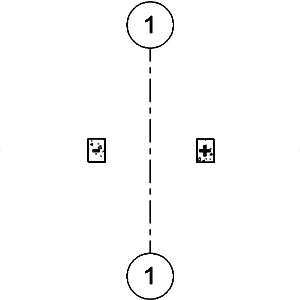

Líneas de rejilla paralelas al norte |
 Arriba +, Abajo - |

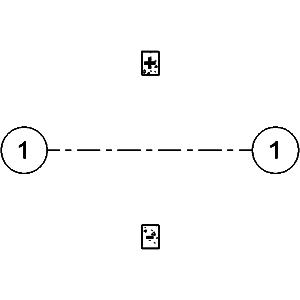

Líneas de rejilla perpendiculares al norte |
 Derecha +, Izquierda - |

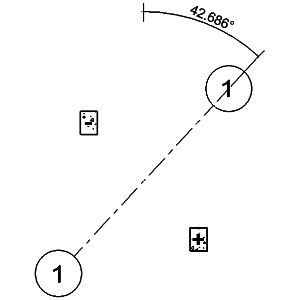

Líneas de rejilla en un ángulo de 42,686º o inferior |
 Arriba +, Abajo - |

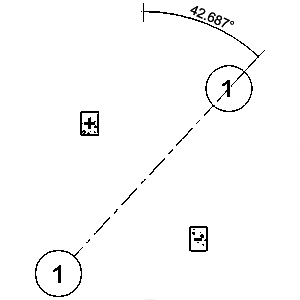

Líneas de rejilla en un ángulo de 42,686 o superior |
 Dentro -, Fuera + |

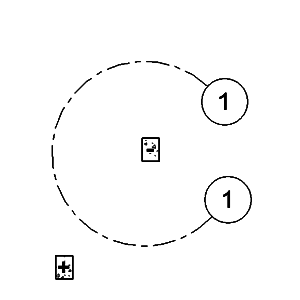

Líneas de rejilla con un arco o círculo |

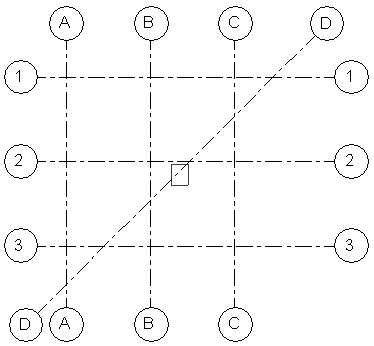

Si un pilar es equidistante a dos o más intersecciones de rejilla, es posible seleccionar la intersección del mismo modo que en una intersección de líneas de rejilla múltiple.
Consulte Ejemplares de pilares en intersecciones de líneas de rejilla múltiples.
Con esas asociaciones en vigor, observe se genera la marca de ubicación de pilar para un pilar de rejilla.
| Ejemplar de pilar | Marca de ubicación de pilar |
|---|---|
 |

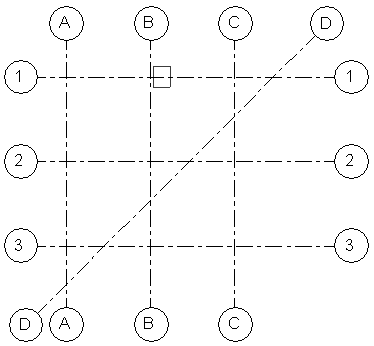

B(1’ - 6”)-1 |
 |

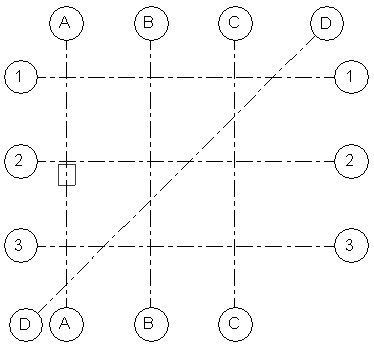

A-2(-1’ - 8 3/8”) |
 |

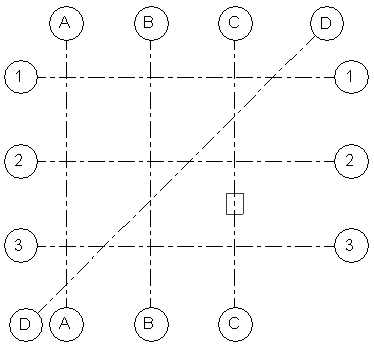

C(-1’ - 8”)-1(1’ - 8”) |
 |
D-2(-1’ - 8 3/8”) |
 |
Pilar equidistante: C-2(-5’ - 0”) o C-3(5’ - 0”) |
