Debe utilizar contrafuertes para reforzar los elementos de armazón de acero, especialmente las vigas y los pilares que tienen huecos. Los contrafuertes se modelan como familias cargables de Revit que representan el material de refuerzo de acero adicional.
Para obtener información sobre huecos en elementos de armazón estructural, consulte Huecos en elementos estructurales.
Para añadir un contrafuerte a un hueco de elemento estructural
- Haga clic en la ficha Estructura
grupo Modelo
menú desplegable Componente
Colocar un componente.
- En la paleta Propiedades, seleccione un tipo de contrafuerte en el menú desplegable del selector de tipo.
Nota: En caso de que el tipo de contrafuerte que desea no se encuentre en el selector de tipo, cargue familias de contrafuertes adicionales.
- Haga clic en la ficha Modificar | Colocar Componente
grupo Colocación
Colocar en cara o Colocar en plano de trabajo. Nota: Los contrafuertes estructurales no se pueden colocar en caras de elemento estructural cuando la vista se encuentre en el modo de estructura alámbrica.

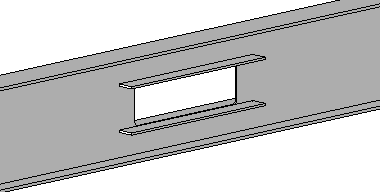

- Utilice las herramienta de dibujo para añadir el refuerzo de contrafuerte deseado al hueco de la viga. Si desea más información sobre cómo efectuar bocetos, consulte Dibujo de bocetos.
