Revoluciones

En el entorno de diseño conceptual, una revolución se crea a partir de una línea y una forma 2D dibujadas en el mismo plano de trabajo. La línea define el eje alrededor del que gira la forma para crear una forma 3D.

Nota: Si va a crear una familia de componentes a partir de una plantilla que no sea de masa o de componente adaptativo, consulte Creación de una revolución.
Nota: En el paso 2 puede crear una revolución de superficie mediante líneas que no formen un bucle cerrado.

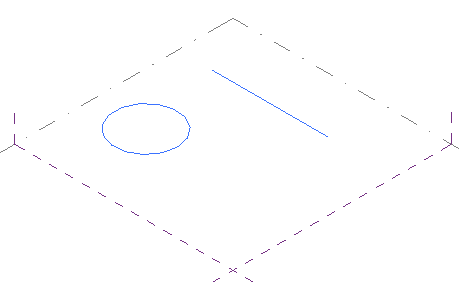

  1. Dibuje una línea en un plano de trabajo.
  2. Dibuje un perfil cerrado en el mismo plano, junto a la línea.

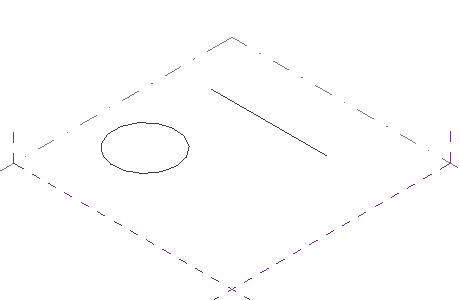

  3. Seleccione la línea y el perfil cerrado.

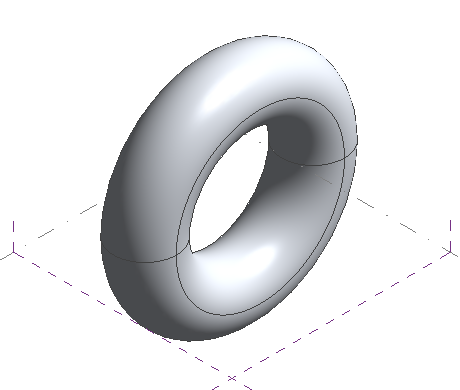

  4. Haga clic en la ficha Modificar | Líneas grupo Forma Crear forma. Consulte Acceso a la herramienta Crear forma.

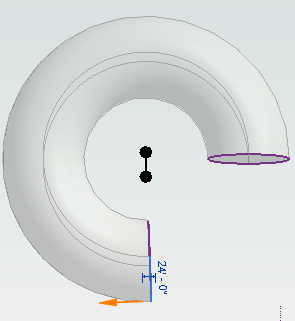

Para abrir una revolución

  1. Seleccione el borde exterior del perfil de revolución.
    Consejo: El modo Rayos X es útil para identificar el borde.
  2. Arrastre a otra posición la flecha de control naranja.
