Modificación de ganchos de armadura

Al crear el boceto de una armadura in situ o para una familia, puede usar los siguientes controles gráficos para modificar la ubicación y la orientación del gancho de armadura. Consulte Boceto de armadura plana y Herramientas de edición de familia de formas de armadura.

Para mover ganchos de tirante y estribo

    Pulse la BARRA ESPACIADORA para mover los ganchos de tirantes y estribos.

  1. Seleccione la armadura.
  2. Pulse la BARRA ESPACIADORA para alternar la orientación de la forma de barra de armadura (y el gancho).

Cambio de la orientación de ganchos

    En cada extremo de la armadura hay un control alternante de orientación de gancho. Para acceder a estos controles debe estar activo el modo de boceto.

  1. Seleccione la armadura.
  2. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo Editar boceto.
  3. Haga clic en para cambiar la orientación del gancho hacia abajo.
  4. Haga clic en la ficha Modificar | Armadura estructural > Editar boceto de armaduragrupo Modo Finalizar modo de edición. para ver la orientación del gancho.

Intercambio de ganchos

    Utilice el control de intercambio de ganchos para modificar la posición del gancho de armadura. Para acceder a estos controles debe estar activo el modo de boceto.
  1. Seleccione la armadura.
  2. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo Editar boceto.
  3. Verá los controles de orientación de gancho.

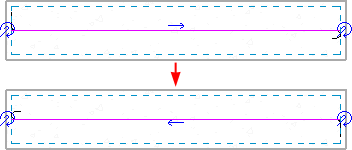

  4. Haga clic en el control Intercambiar ganchos para cambiar la posición de lo situados en cada extremo de la armadura colocada.

    Cambio de lado de ganchos de armadura

  5. Haga clic en la ficha Modificar | Armadura estructural > Editar boceto de armaduragrupo Modo Finalizar modo de edición.
