Revit proporciona tres tipos principales de plantillas de tabla de planificación de paneles: panel de ramificación, panel de datos y cuadro conmutador.
- Panel de ramificación. Este tipo de plantilla sólo se puede usar con un dispositivo de cuadro de control. Los dispositivos que se asignan al tipo de sistema Potencia están asociados con una plantilla de panel de ramificación.
Es posible especificar tres configuraciones de panel de ramificación diferentes. El tipo de plantilla de panel de ramificación incluye tres plantillas por defecto diferentes para dar cabida a diferentes configuraciones de paneles, tal como se muestra en la siguiente tabla.
Configuración de panel de ramificación Nombre de plantilla Definición Dos columnas, circuitos en Panel de ramificación Imperial (para su uso en los EE. UU.) Dos columnas, circuitos hacia abajo Panel de ramificación 2 Imperial Una columna Panel de ramificación 1 Métricas
Tabla de planificación de paneles de ramificación en dos columnas
- Panel de datos.Este tipo de plantilla sólo se puede usar con un dispositivo de panel de datos. La finalidad principal de un panel de datos es identificar las salidas de circuitos y datos y asociarlos con los números de teléfono. Los paneles de datos pueden estar conectados a cualquier elemento excepto a dispositivos de alimentación. Los dispositivos habitualmente conectados a un panel de datos incluyen teléfonos, alarmas contra incendios y dispositivos de seguridad. Los paneles de datos muestran una columna de un circuito.
Tabla de planificación de paneles de datos con una columna de circuito
- Cuadro conmutador. Este tipo de plantilla se puede utilizar con un cuadro conmutador. Las tablas de planificación de cuadro conmutador muestran información sobre el cuadro conmutador y los cuadros de control u otros dispositivos conectados.

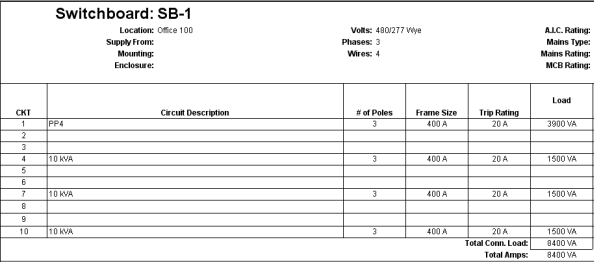

Tabla de planificación de paneles de cuadro conmutador con una columna de circuito
