Información general sobre planos

Un plano (también denominado plano de dibujo) es una página individual de un conjunto de documentos de construcción. En Revit, el usuario crea una vista de plano para cada uno de los planos que componen un conjunto de documentos de construcción. A continuación, coloca diversas vistas o tablas de planificación en cada vista de plano.

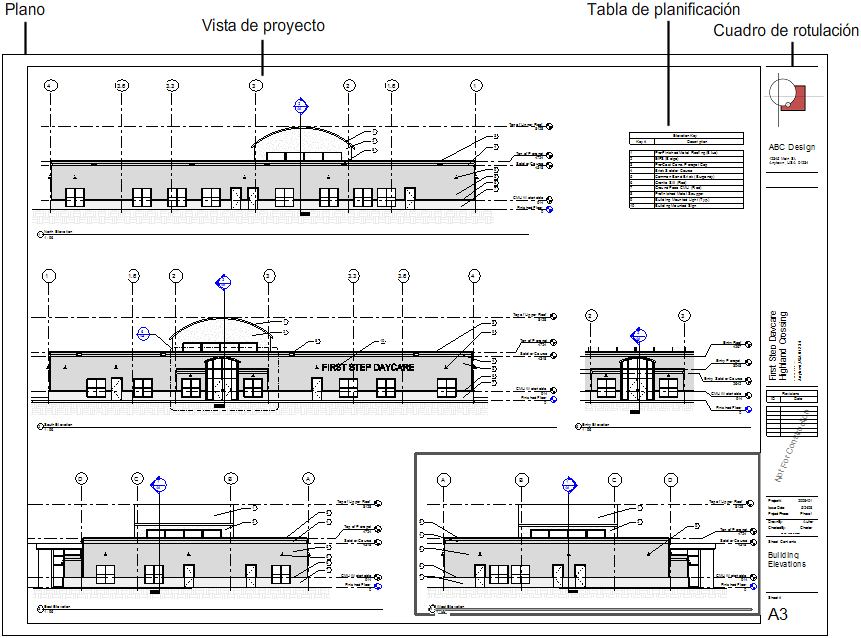

Partes de un plano

Revit Structure

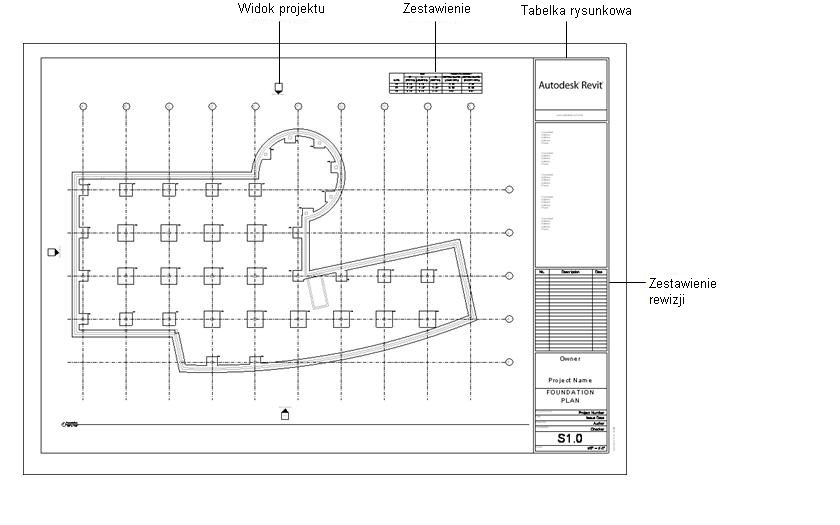

Partes de un plano

Al añadir planos a un proyecto de Revit, aparecen en una lista del Navegador de proyectos en Planos (todo).

Los planos se muestran en el Navegador de proyectos

Revit Structure

Los planos se muestran en el Navegador de proyectos

Al colocar un dibujo o una tabla de planificación en un plano, se abre una ventana gráfica. Una ventana gráfica es la representación de un dibujo o una tabla de planificación cuando se coloca en un plano.
