Herramientas Barridos y Telares

Al editar muros compuestos verticalmente, use las herramientas Barridos y Telares para controlar la colocación y visualización de los barridos y los telares en todos los muros de un tipo determinado.

Para añadir un barrido a un tipo de muro

  1. En el cuadro de diálogo Editar montaje, haga clic en Barridos.
  2. En el cuadro de diálogo Barridos de muro, haga clic en Añadir.
  3. Haga clic en la columna Perfil y seleccione un perfil en la lista desplegable.
  4. Especifique un material para el barrido.
  5. Para la distancia, especifique la distancia desde la parte superior o la base del muro (seleccione superior o base en la columna Desde).
  6. Para Lado, especifique el interior o exterior del muro.
  7. Especifique un valor para Desfase, si es necesario.

    Un valor negativo mueve el barrido hacia el núcleo del muro.

  8. Seleccione Invertir para medir la distancia desde la parte superior del perfil de barrido y no desde la parte inferior.
  9. Para Retranqueo especifique la distancia de retranqueo de barrido desde las inserciones, tales como ventanas y puertas.
  10. Seleccione Corta muro si desea que el barrido corte la geometría del muro anfitrión.

    Si un barrido se encuentra desfasado e incrustado en el muro, corta la geometría del muro. En modelos complejos con muchos barridos, se puede aumentar el rendimiento si no se no selecciona esta opción.

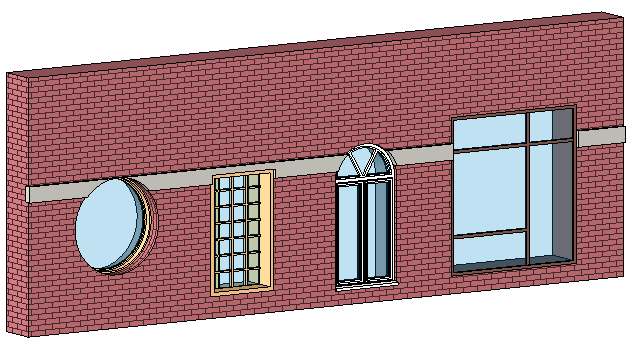

  11. Seleccione Cortable si desea que las inserciones de muro corten el barrido, como ocurre en la imagen.

  12. Haga clic en Aceptar.

Para añadir un telar a un tipo de muro

  1. En el cuadro de diálogo Editar montaje, haga clic en Telares.
  2. En el cuadro de diálogo Telares, haga clic en Añadir.
  3. Seleccione un perfil en la lista.
    Nota: No hay opción de material para telares. El material para el telar es el mismo que el material que corta.
  4. Para la distancia, especifique la distancia desde la parte superior o la base del muro (seleccione superior o base en la columna Desde).
  5. Para Lado, especifique el interior o exterior del muro.
  6. Especifique un valor para Desfase, si es necesario.

    Un valor negativo mueve el telar hacia el núcleo del muro.

  7. Seleccione Invertir para medir la distancia desde la parte superior del perfil de telar y no desde la parte inferior.
  8. Para Retranqueo, especifique la distancia de retranqueo de telar desde las inserciones, tales como ventanas y puertas.
  9. Haga clic en Aceptar.
