Puntos controladores

Son puntos de referencia que controlan la geometría de una spline dependiente. Estos puntos se suelen crear automáticamente cuando se usan puntos libres para generar una línea, una curva o una spline.

Al seleccionar puntos controladores aparecen pinzamientos 3D.

Los puntos controladores se crean a partir de puntos con anfitrión colocados. Consulte Colocación de puntos con anfitrión a lo largo de una spline.

Para colocar un punto controlador a lo largo de una spline

  1. Abra una vista 3D si va a dibujar en el eje Z; de no ser así, abra una vista de plano de planta.
  2. Haga clic en la ficha Creargrupo Dibujar Punto de referencia.
  3. Coloque el punto con anfitrión a lo largo de una spline.
  4. Haga clic en Modificar | Líneasgrupo Seleccionar Modificar.
  5. Seleccione el nuevo punto con anfitrión.
  6. En la barra de opciones, haga clic en Punto debe ser controlador.

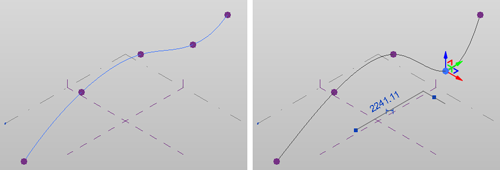

Como punto controlador, se puede utilizar para modificar la geometría de la spline según se requiera.
