Línea oculta

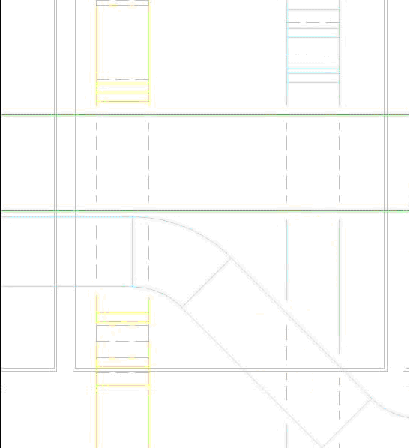

Cuando se selecciona la opción Línea oculta, puede especificar el modo en que los conductos y las tuberías que se cruzan (en planos independientes) se muestran en el proyecto. En los dibujos de dos líneas, los segmentos de conducto y tubería cruzados se muestran de forma que las líneas que representan el segmento del plano más lejano se muestran en un estilo diferente para indicar que las oculta el segmento del primer plano y no se encuentran conectadas a este, tal como se muestra. Los parámetros de Línea oculta solo se aplican cuando se selecciona Línea oculta como estilo visual.

  1. Haga clic en la ficha Sistemasgrupo Mecánica Configuración mecánica.
  2. En el panel izquierdo del cuadro de diálogo Configuración mecánica, haga clic en Línea oculta.
  3. En el panel derecho, especifique los parámetros siguientes para el estilo de línea y la anchura de esa separación:
    • Dibujar líneas ocultas MEP :cuando se selecciona, las tuberías se dibujan con el estilo de línea y las separaciones especificados para las líneas ocultas.
    • Estilo de línea: Haga clic en la columna Valor y seleccione un estilo de línea en la lista desplegable que determine cómo se visualizan las líneas de un segmento oculto en el punto de intersección de los segmentos.
    • Separación interior: permite especificar la separación de las líneas que aparecen en una intersección de segmentos. Si está seleccionada la opción Líneas finas, el espacio no se muestra.
    • Separación exterior: permite especificar la separación de las líneas que aparecen de forma externa a las intersecciones de segmentos. Si está seleccionada la opción Líneas finas, el espacio no se muestra.
    • Línea única: especifica la separación las líneas ocultas únicas en el punto de intersección de los segmentos.
