Modificación de una vista en un plano

1. Abra el plano.
2. En el área de dibujo, seleccione una vista en el plano.
   Consejo: Si se solapan varias vistas en el plano, pulse la tecla TAB hasta que se resalte la vista correcta. La barra de estado muestra la descripción de la ventana gráfica.
3. Haga clic en la ficha Modificar | Ventanas gráficasgrupo Ventana gráfica (Activar vista).

   Revit muestra el cuadro de rotulación del plano y su contenido como tramado. Solo se muestra como "normal" el contenido de la vista activa. Ahora puede editar la vista. Puede aplicar zoom sobre el área de dibujo para ampliarla y ver los elementos con más claridad.

   Nota: En función de la acción de doble clic especificada para Vistas y tablas de planificación en planos, en Opciones, también se podrá activar la vista haciendo doble clic en la vista del plano. Consulte Opciones de la interfaz de usuario.
4. Modifique la vista según se requiera.

   Estos son algunos ejemplos de lo que puede hacer:

   • Añadir cotas. Consulte Colocación de cotas permanentes.
   • Añadir notas de texto. Consulte Añadir notas de texto.
   • Encuadrar la vista en la ventana gráfica para que solo sea visible una porción de la misma en el plano. La región de recorte para la vista no se mueve. Haga clic con el botón derecho en la vista activada y clic en Encuadrar vista activa. Arrastre el cursor para encuadrar la vista.

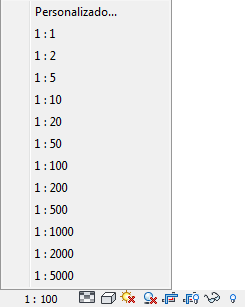

   • Cambiar la escala de la vista. En la barra de controles de la vista, seleccione la escala deseada.

5. Para desactivar la vista en el plano, haga clic en la ficha Vistagrupo Composición de planomenú desplegable Ventanas gráficas (Desactivar vista).
