Puede utilizar formas sólidas para cortar otros sólidos del mismo modo que corta vacíos. La diferencia es que al utilizar un sólido se elimina el área solapada y se conservan los sólidos adyacentes. Con geometría sólida se pueden cortar:
- Elementos de forma
- Formas con superficies divididas
- Formas con combinaciones geométricas
- Ejemplares de familia dentro del editor de masas.
Para cortar un sólido con una forma sólida

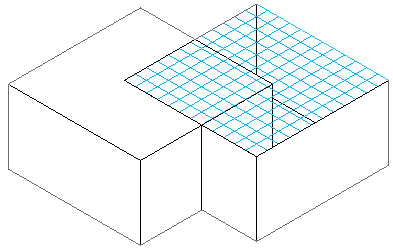

- Cree dos sólidos adyacentes.
En este procedimiento, la forma sólida que se va a cortar tiene una superficie dividida para mostrar cómo se representa el corte.
- Haga clic en la ficha Modificar
grupo Geometría
Cortar.

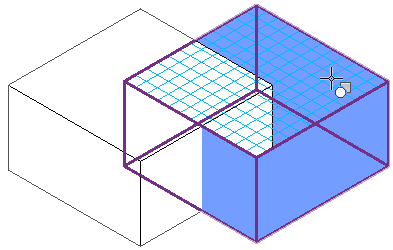

- Seleccione la forma sólida que cortar.

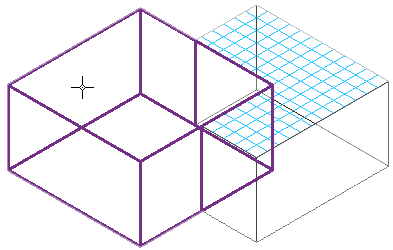

- Seleccione la forma sólida que realizará el corte.

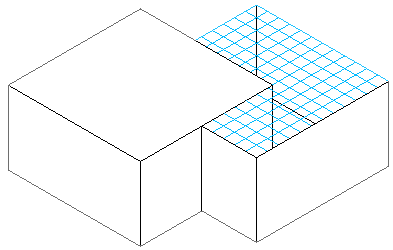

Los sólidos se cortan y se pueden editar con herramientas de edición de forma, pero se mantiene la relación de corte.
Nota: Cuando se importa a un proyecto una masa de geometría sólida para corte, no es posible interactuar con los sólidos individuales. Asimismo, si la geometría sólida para corte tiene niveles aplicados, no se reconocerán en el entorno del proyecto.
