Especificación de la dirección de las vigas en un sistema de vigas

Cuando se efectúa el boceto del contorno de un sistema de vigas, se puede especificar la dirección de las vigas en el sistema de vigas estructurales. Todas las vigas del sistema de vigas serán paralelas a la línea de contorno que seleccione.

Nota: No es posible utilizar vigas y muros curvados en una vista de plano para definir la dirección de un sistema de vigas.

Para especificar la dirección de las vigas

  1. Seleccione el sistema de vigas y haga clic en el grupo Modo (Editar contorno) en la cinta de opciones.
  2. Haga clic en el grupo Dibujar (Dirección de viga) en la cinta de opciones.
  3. Seleccione una de las herramientas siguientes en el grupo Dibujar de la cinta de opciones:
    Si selecciona... Debe...
    (Línea) crear una línea o seleccionar una línea de modelo para definir una dirección de viga independiente de las líneas de contorno del boceto. La única función de esta línea es la de definir la dirección en un sistema de vigas y, por tanto, no puede utilizarse para cerrar un bucle. Seleccione la línea de boceto a la que deben ser paralelas todas las vigas.
    (Seleccionar líneas) seleccionar la línea de boceto a la que deben ser paralelas todas las vigas.
    (Seleccionar soportes) seleccionar las vigas o los muros estructurales a los que deben ser paralelas todas las vigas.

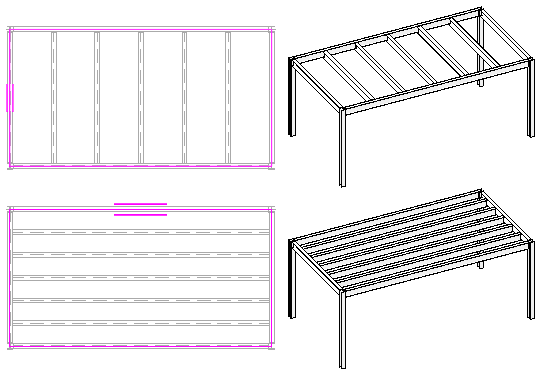

En la imagen siguiente se muestra la línea de boceto seleccionada y la dirección de vigas resultante.
