Introducción a los estilos de visualización de análisis

Los estilos de visualización de análisis se utilizan para ver los resultados de un análisis creado con una aplicación complementaria. Los estilos de visualización se almacenan permanentemente en Revit y se utilizan en una vista de proyecto. En la vista puede seleccionar un estilo diferente, que se aplica inmediatamente al resultado del análisis.

Nota: Los resultados de análisis solo se pueden crear y visualizar en el entorno del proyecto. No están disponibles en el Editor de familias.

Es posible utilizar los mismos estilo descritos a continuación para mostrar resultados diferentes en distintas vistas de proyecto:

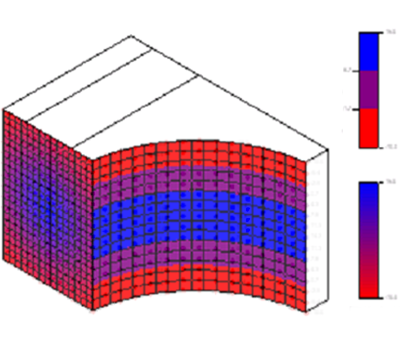

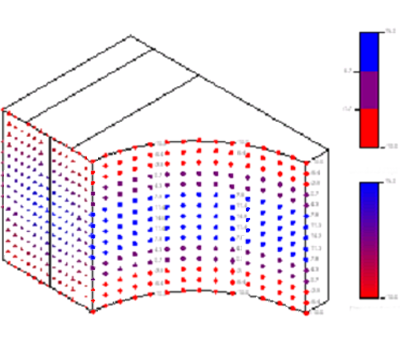

Superficie coloreada Muestra los resultados del análisis representados por color.	Marcadores con texto Muestra una forma gráfica coloreada en cada punto de datos. Cada punto tiene sus correspondientes números configurables que representan los resultados del análisis.

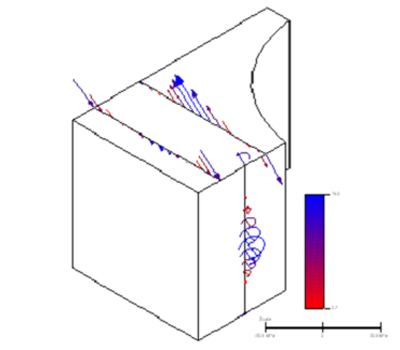

Diagrama con texto Muestra un diagrama coloreado generado a partir de puntos de datos de análisis. El diagrama puede contener líneas de borde dibujadas desde la curva al contorno del diagrama. Cada punto tiene sus correspondientes números configurables que representan los resultados del análisis.	Vectores con texto Muestra flechas con vectores de color generadas a partir de puntos de datos de análisis. Las líneas de vector se pueden dibujar hacia o desde ejes de punto de datos o a su alrededor. Cada punto tiene sus correspondientes números configurables que representan los resultados del análisis.
Forma deformada Muestra la deformación del modelo analítico. La deformación se describe mediante un vector de desplazamiento en puntos seleccionados por el usuario en curvas y superficies analíticas.

Nota: Al utilizar Superficie coloreada y Marcadores con texto, los resultados de análisis no se ven en las vistas que utilizan el estilo visual Estructura alámbrica. Esto es válido solo para los resultados en superficies (superficies y marcadores de color y texto).
