Introducción al esquema de color

Estos esquemas pueden ser útiles para ilustrar gráficamente las categorías de espacio. Por ejemplo, puede crear un esquema de color por nombre de habitación, área, ocupación o departamento. Si desea aplicar color a las habitaciones en un plano de planta por departamento, configure el valor del parámetro Departamento para cada habitación con el valor necesario y cree un esquema de color basado en los valores del parámetro Departamento. A continuación puede añadir una leyenda de esquema de relleno para identificar el departamento que representa cada color.

Puede aplicar esquemas de color basándose en los valores de parámetros de:

Revit Architecture

elementos de Revit Architecture

  • habitaciones
  • áreas
  • Para usar esquemas de color, debe haber habitaciones o áreas definidas en el proyecto.

Revit MEP

Elementos de Revit MEP

  • habitaciones
  • áreas
  • espacios o zonas
  • tuberías o conductos
  • Para usar esquemas de color, es preciso definir en el proyecto habitaciones, áreas, espacios, zonas, tuberías o conductos.

Especifique valores de parámetro en la paleta Propiedades.

Ejemplos

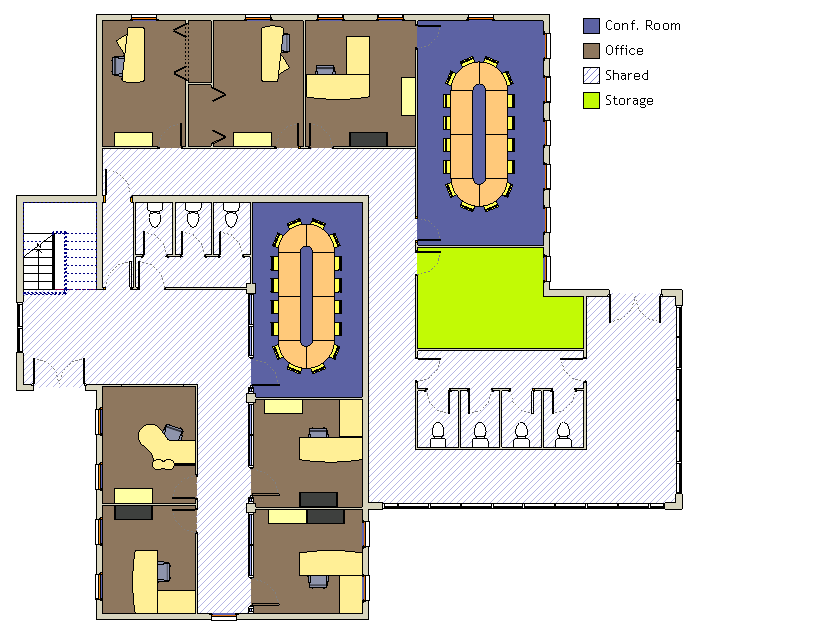

La imagen siguiente muestra una vista de plano con un esquema de color que utiliza un valor específico definido para cada habitación (por ejemplo, Oficina y Almacén como valores del parámetro Departamento de la habitación).

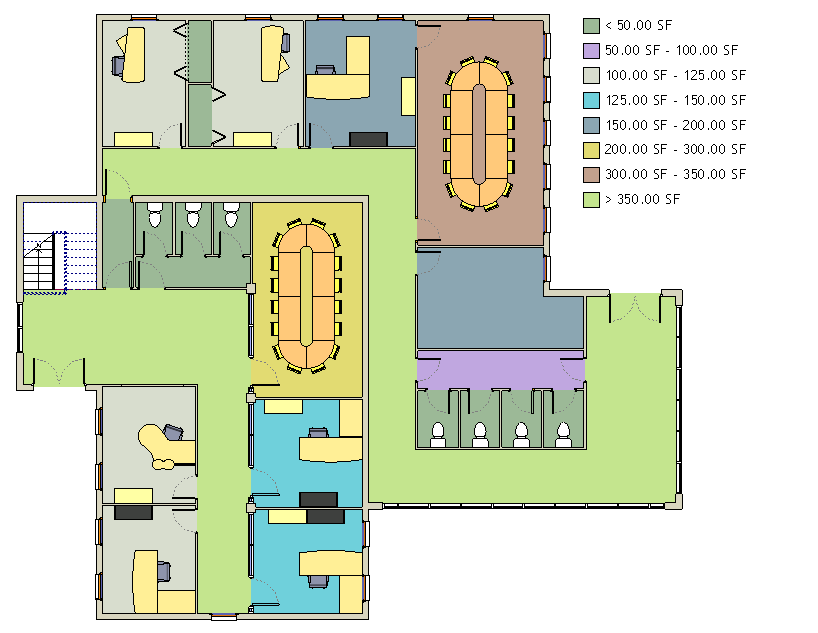

La imagen siguiente muestra una vista de plano con un esquema de color aplicado a un rango de valores (en este ejemplo, pies cuadrados).
