Por defecto, la tabla de planificación de revisiones de un plano contiene una lista de las revisiones relacionadas con las nubes de revisión en las vistas del plano. Utilice el siguiente procedimiento para que la tabla de planificación muestre más revisiones.
El procedimiento detallado presupone que ha creado un proyecto con vistas y planos que contienen tablas de planificación de revisiones; y que ha añadido nubes de revisión a vistas y etiquetado dichas nubes.
Para especificar las revisiones que incluir en una tabla de planificación de revisiones
- Abra un plano.
- Aplique zoom para ampliar la tabla de planificación de revisiones en el cuadro de rotulación del plano.
- Haga clic en el área de dibujo para mostrar propiedades de plano en la paleta Propiedades.
- En la paleta Propiedades, para Revisiones en plano, haga clic en Editar.

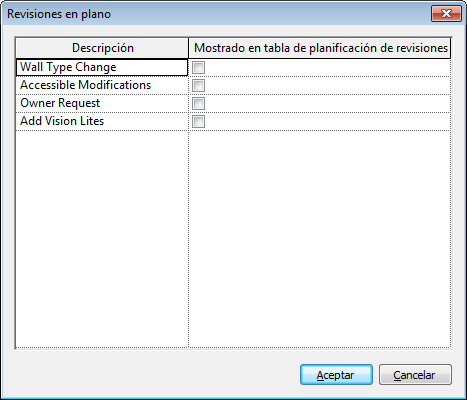

El cuadro de diálogo Revisiones en plano muestra una lista de todas las revisiones introducidas en el cuadro de diálogo Versiones/Revisiones de plano. Las revisiones asignadas a nubes en vistas del plano están seleccionadas y son de sólo lectura.
- Seleccione Mostrada en tabla de planificación de revisiones para cada revisión que quiera incluir en la tabla de planificación de revisiones de este plano.
- Haga clic en Aceptar.
La tabla de planificación de revisiones del plano se actualiza para incluir las revisiones seleccionadas.
