Persistencia y visibilidad del modelo analítico de energía
Actualmente no hay ninguna forma de ver ni guardar el modelo analítico de energía de los elementos de construcción (EAM, por sus siglas en inglés) directamente en Revit, puesto que se genera cada vez que se ejecuta la simulación energética.
Para ver el modelo analítico de energía, lleve a cabo una de las siguientes acciones:
Tamaño, complejidad y calidad del modelo de Revit
El contenido y la configuración de los modelos de Revit son muy variados; aunque emplear la opción Utilizar modo de elementos de construcción en los análisis energéticos soluciona muchas de las situaciones posibles, cuenta con ciertas limitaciones por el momento. Por lo que se refiere a límites de tiempo y memoria, cuanto mayor sea el volumen (según las medidas del cuadro de delimitación rectangular alrededor del modelo), más tiempo lleva la creación del EAM.
Actualmente, el límite de volumen es de aproximadamente 20.000.000 pies cúbicos (de acuerdo con los valores por defecto de espacio analítico y resolución de superficie), que puede tardar una hora o más a procesarse. Habitualmente, los modelos se completan en cuestión de segundos o de unos pocos minutos. La tabla siguiente resume otras situaciones que se pueden producir cuando se realiza un EAM que no está completo.
| Situación | Descripción | Forma de mitigar la situación |
|---|---|---|
| Faltan elementos o los elementos no están definidos como delimitadores de habitación y/o "espacios" > 1,5'-3' (45,7cm-91,4 cm) | Los espacios que forman el EAM se determinan de acuerdo con el concepto de tipo de extensión, mediante el uso de elementos de construcción que se definen como delimitadores de habitación. Aunque se pueden procesar pequeños espacios y solapamientos, si los elementos faltan por completo, no están definidos como delimitadores de habitación o hay espacios superiores a, aproximadamente, 1,5-3 pies/45,7-91,4 cm (ajustables mediante Resolución de espacio analítico), estos espacios de la construcción se "perderán" y se omitirán en el EAM creado. Si, al visualizar el EAM en una herramienta de terceros que permita el análisis, parece que faltan partes, habitualmente esta es la causa. La creación de varias superficies de tipo Sombreado, que no tardan en superar los límites de la actual simulación (consulte los límites de DOE2 en los problemas conocidos descritos más adelante), suele ser un indicador de que se ha producido este problema. (NOTA: si un espacio se "pierde" y pasa al espacio exterior, se omitirá del EAM, pero también es posible que algunos espacios interiores tengan "pérdidas" recíprocas, y que formen un solo espacio interior). |
Consulte el modelo de Revit y busque:
|
| Familias in situ | Si hay elementos clave del envolvente de construcción que utilizan familias in situ, estos elementos se omitirán del EAM creado. | Actualmente no se admiten las familias in situ. |
| Pilares | Las superficies se omiten del EAM creado, además de algunos sombreados. | Actualmente los pilares no admiten; esto puede tener mayor o menor efecto sobre la validez del análisis energético en función del tamaño de los pilares. |
| Espacios y superficies pequeñas | Es posible que se omitan del EAM creado los espacios y/o superficies con anchuras inferiores a aproximadamente 1,5-3 pies/45,7-91,4 cm. También puede darse esta situación en espacios adyacentes a espacios de mayor tamaño. | Actualmente no se admiten espacios y superficies muy pequeños, pero es improbable que estos tengan efectos significativos en la validez del análisis energético. Utilice las opciones Resolución de espacio analítico y Resolución de superficie analítica para ajustar los espacios y contornos. |
| Huecos en muros curvados | Si hay huecos en muros curvados, Revit los omitirá en el EAM creado. | Actualmente no se admiten los huecos en muros curvados. |
Nota importante
Tenga particular cuidado si reduce los valores del espacio analítico y la resolución de la superficie, puesto que el tiempo de procesamiento necesario para crear el EAM aumentará de forma muy considerable. Por el mismo motivo, al incrementar los valores de estos parámetros se reducirá considerablemente el tiempo de procesamiento necesario para crear el EAM.
También es importante tener en cuenta que el mero hecho de reducir estos valores no producirá en todos los casos un EAM de mayor precisión. Por ejemplo, al reducir el valor de Resolución de espacio analítico, es posible que los espacios de separación más pequeños entre los elementos de Revit provoquen la omisión de algunos espacios en el EAM. Por lo tanto, dada la naturaleza algo borrosa del algoritmo, se recomienda experimentar con diferentes valores en varios modelos para comprender mejor su funcionamiento.
Resolución de espacio analítico
Este es el principal parámetro que afecta a la precisión y el tiempo de procesamiento del EAM. Básicamente, este valor define la distancia mínima de separación entre elementos de Revit a partir de la cual no se tendrán en cuenta espacios durante el EAM. El algoritmo determina que la distancia máxima entre elementos de Revit que se puede ignorar durante la identificación de espacios para el EAM es el valor de Resolución de espacio analítico x 2. Este concepto se puede ilustrar de la forma siguiente:

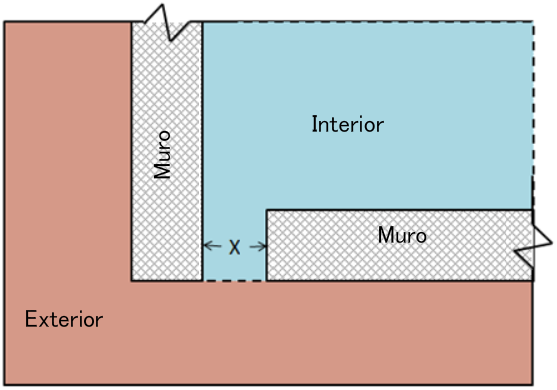

Vista de plano de dos muros que delimitan un espacio interior y que tienen entre ellos una separación representada por la cota X
Si Resolución de espacio analítico = 1'6", entonces:
- Si X < 1' 6", la separación se ignorará y se creará el espacio en el EAM.
- Si X > 1' 6"' y < 3', entonces es posible que se ignore o que no se ignore la separación.
- Si X > 3', la separación no se ignorará y no se creará el espacio en el EAM.
Valor mínimo = 6"
Valor máximo = 10'
Resolución de superficie analítica
Este parámetro básicamente controla la capacidad del algoritmo para buscar superficies analíticas individuales. La explicación del parámetro se puede simplificar en que debe tener un valor inferior a la cota más pequeña de cualquiera de las superficies que desee incluir en el EAM. Este concepto se puede ilustrar de la forma siguiente:

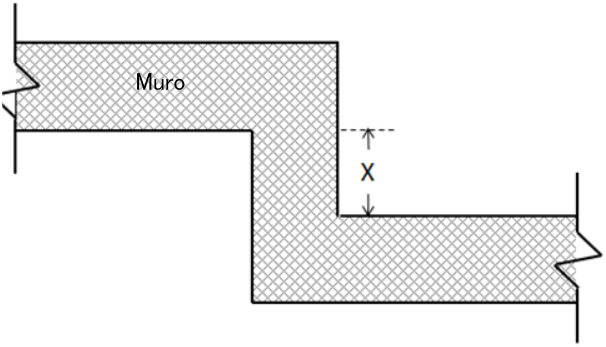

Vista de plano de un muro con una sección de cota
Si Resolución de superficie analítica = 1', entonces:
- Si X < 1', entonces no se creará la superficie en el EAM para esta sección del muro.
- Si X > 1' y < 2', entonces es posible que se cree o que no se cree la superficie en el EAM para esta sección.
- Si X > 2', entonces se creará la superficie en el EAM para esta sección del muro.
Forma y precisión del modelo analítico de energía
La forma y precisión de la geometría de EAM resultante puede presentar un aspecto bastante distinto del que es habitual para la geometría de tipo "funda cerrada", que se crea manualmente con las herramientas y procesos tradicionales. Esto se debe a las capacidades actuales del algoritmo subyacente y a las particularidades que presenta la generación automática del EAM a partir de elementos de construcción. Según la configuración utilizada en los elementos de Revit, suele ser posible crear fundas cerradas. Sin embargo, es habitual que existan espacios entre las superficies y los bordes irregulares del EAM. A pesar de que estos pueden parecer poco usuales y ser algo ineficientes en términos de simulación, estos espacios no tienen un efecto significativo en la validez del análisis energético, en especial en la fase de diseño inicial.
Además, los valores para el volumen y las áreas de superficie del EAM no reflejan con exactitud el valor "real", que de por sí se puede determinar de forma distinta utilizando otros supuestos. Por lo general, las áreas y los volúmenes varían un 10%, aunque en ocasiones la diferencia puede ser mayor. Aunque esto puede tener un impacto considerable en la precisión del análisis energético, el EAM debería seguir siendo válido en la mayoría de casos.
En este caso es importante lograr un equilibrio entre el tiempo necesario para calcular el EAM y la precisión necesaria. La cuestión clave es que, en comparación con los EAM creados de forma manual, este sistema supone un ahorro de tiempo muy considerable que no afecta demasiado a las principales características geométricas de la construcción que juegan un papel importante en el uso de energía. Tenga en cuenta que puede modificar los parámetros de espacio analítico y resolución de superficie para mejorar la forma y precisión del EAM o reducir el tiempo de procesamiento necesario para crear el EAM.
Otros problemas conocidos
- Opciones de diseño de Revit: estas opciones no se admiten; solo se puede utilizar el modelo principal para el análisis energético mediante el modo de elementos de construcción. Los elementos de las opciones de diseño que forman el envolvente del edificio pueden hacer que haya pérdidas de espacios, los cuales se omitirán en el análisis.
- Elementos de habitaciones/espacios de Revit: aunque los EAM creados a partir de elementos de construcción funcionan de forma independiente a la geometría del elemento de la habitación o del espacio, si hay datos presentes (como el nombre de la habitación, la capacidad del espacio, la iluminación o el equipamiento), estos se utilizarán en el análisis energético. Sin embargo, el EAM solo puede utilizar los datos de un objeto de habitación o espacio de Revit por cada espacio del EAM.
- Líneas de separación de habitaciones/espacios de Revit: cuando están presentes, estas líneas se utilizan para crear espacios de EAM separados. Sin embargo, actualmente no se crean superficies entre espacios adyacentes donde no existen líneas de separación. Esto significa que no se simula ninguna transferencia de calor entre los dos espacios. Si ambos espacios están configurados con los mismos puntos de ajuste de temperatura y condiciones, esto tendrá un efecto mínimo en la validez del análisis energético.
- Límites de DOE2: DOE 2.2, el motor subyacente de simulación energética de Green Building Studio tiene algunas limitaciones en la cantidad de espacios y superficies que es capaz de procesar en un EAM, y los modelos de Revit de gran tamaño y complejidad pueden superar estos límites.
