Exportación de muros, forjados estructurales, suelos y elementos no estructurales

Los muros, los forjados estructurales, los suelos y todos los elementos no estructurales se exportan a AutoCAD Architecture como elementos de masa de forma libre. Los elementos de masa se pueden convertir en los siguientes objetos en AutoCAD Architecture:

• Muros
• Sólidos 3D de AutoCAD
• Forjados estructurales
• Cubiertas
• Espacios

Muros, puertas y ventanas

Es posible exportar muros estructurales y arquitectónicos a AutoCAD Architecture. Los muros se convierten en elementos de masa de forma libre, que se pueden convertir en muros de AutoCAD Architecture. Las ventanas y puertas de un muro se exportan como huecos simples en los que se pueden insertar ventanas y puertas de AutoCAD Architecture. También se exporta una representación física de la ventana o la puerta como una referencia de bloque de AutoCAD.

Ejemplo

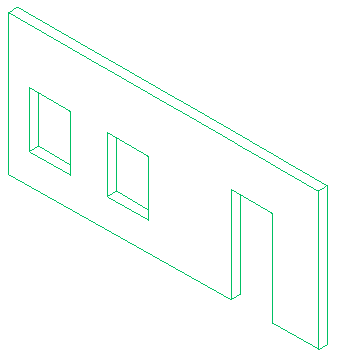

Muro con huecos en Revit

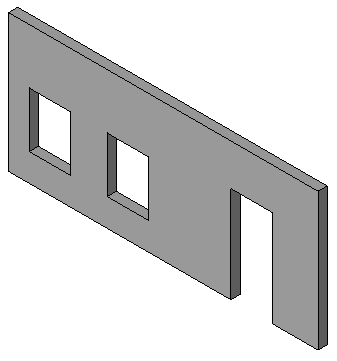

Elementos de masa de AutoCAD Architecture convertidos en muro con huecos

Forjados estructurales, suelos y cimentaciones

Los forjados estructurales, suelos y cimentaciones de Revit se pueden exportar a AutoCAD Architecture como elementos de masa de forma libre.

Importante: Si es la primera vez que se intenta exportar a AutoCAD Architecture, tendrá que hacer lo siguiente:

En la sección Exportar de Revit.ini, añada la clave ExportACAObjects y defina su valor como 1.

Para exportar elementos a AutoCAD Architecture

Abra el dibujado exportado en AutoCAD Architecture

1. Cree muros, forjados estructurales y otros elementos no estructurales en Revit.
2. Haga clic en ExportarFormatos CAD (Archivos DWG).
3. En el cuadro de diálogo de exportación de DWG, en Seleccionar configuración de exportación, haga clic en (Modificar configuración de exportación).
4. Especifique las opciones de exportación en las otras fichas según sea necesario y haga clic en Aceptar.
5. En el cuadro de diálogo Exportación DWG, en Exportar, seleccione <Conjunto de vistas/planos de sesión>.
6. Seleccione una vista 3D para exportar. Consulte Creación de conjuntos de vistas y planos y Selección de vistas que imprimir.
7. Haga clic en Siguiente.
8. En el cuadro de diálogo Exportar formatos CAD, compruebe que se ha seleccionado archivos DWG de AutoCAD (*.dwg) como Tipo de archivos.
9. Haga clic en Aceptar.

   La vista seleccionada se exporta como archivo DWG.

10. Abra AutoCAD Architecture.
11. Haga clic en AbrirDibujo y abra el archivo DWG exportado.

    Si es necesario, puede modificar los elementos de masa de forma libre resultantes en AutoCAD Architecture, o bien convertirlos en muros, forjados estructurales, losas de cubierta, espacios o sólidos 3D de AutoCAD. Si desea más información, consulte la Ayuda de AutoCAD Architecture.
