Los pinzamientos de arrastre aparecen en los extremos de los elementos seleccionados en vistas de plano. También aparecen en las partes superiores, inferiores y extremos de elementos seleccionados en vistas de alzado y 3D, donde se identifican como pinzamientos de forma. Arrastre estos controles para cambiar el tamaño de un elemento.
Si se selecciona una cadena de muros o líneas, los controles de arrastre aparecen en los puntos finales coincidentes. Arrastre los controles para modificar el diseño de la cadena. Consulte Selección de cadenas de muros y líneas.
Revit utiliza los siguientes tipos de controles de arrastre:
- Los puntos
indican si el movimiento está limitado a un plano, como en las vistas de plano de muros y líneas. Arrastre un control en forma de punto para alargar, acortar o cambiar la orientación del elemento.
Pinzamientos de arrastre (en azul) de un muro en un plano
- Las flechas únicas (
) aparecen como pinzamientos de forma en las vistas de alzado y 3D cuando el movimiento está limitado a una línea pero la dirección exterior no es ambigua. Por ejemplo, una forma 3D sin límites de cota se muestra con flechas únicas. Los controles de flecha única de un muro seleccionado en la vista 3D también pueden usarse para mover el muro. Coloque el cursor sobre el control y pulse TAB para mover el muro sin modificar su tamaño.

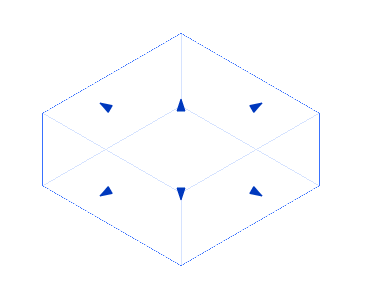

Pinzamientos de arrastre en una forma 3D
- Las fechas dobles (
) se muestran cuando los pinzamientos de forma están limitados a un movimiento a lo largo de una línea. Por ejemplo, si añade una cota etiquetada a una familia y la transforma en parámetro de ejemplar, se muestra con una flecha doble después de cargarla y seleccionarla en un proyecto.
Consejo: Puede hacer clic con el botón derecho en los controles del final del muro y usar una opción del menú contextual para permitir o prohibir las uniones de muros.
