Tipos de soporte
Los tipos de componente de soporte están disponibles en dos familias de sistema predefinidas:

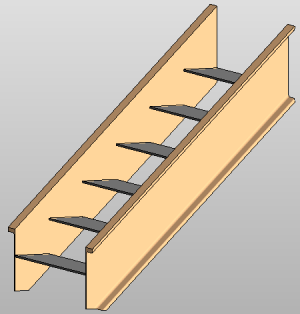

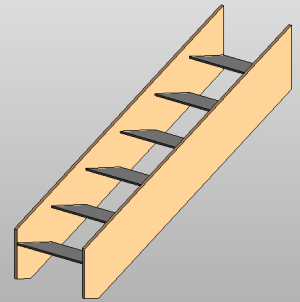

- Soporte de zanca (se muestran los perfiles de sección Rectángulo y C-Canal):

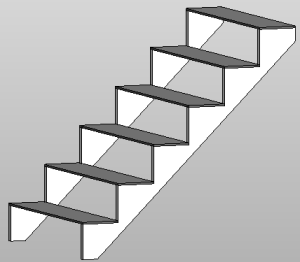

- Soporte de estructura de soporte:
Propiedades de los tipos
| Nombre | Descripción |
|---|---|
| Materiales y acabados | |
| Material | Haga clic en el valor y, a continuación, haga clic en el botón Examinar para abrir el cuadro de diálogo Materiales. Consulte Materiales. |
| Cotas | |
| Perfil de sección | Especifica el perfil para el soporte en la vista en sección. El valor por defecto es Rectángulo. |
| Voltear perfil de sección | Seleccione esta opción para voltear la forma de perfil del soporte. Esta opción es útil si se utiliza una forma de perfil de sección como un C-Canal y es necesario voltear la dirección del perfil. |
| Profundidad estructural en tramo | Especifica la profundidad del soporte donde se solapa con el tramo de manera uniforme. La profundidad se mide en perpendicular al soporte. Consulte B en las imágenes siguientes:   |
| Profundidad estructural en descansillo | Especifica la distancia entre la superficie inferior de la huella del descansillo y la superficie inferior del soporte.  |
| Profundidad total | Especifica la profundidad total del soporte. La profundidad se mide en perpendicular al soporte. Consulte A en las imágenes siguientes: |
| Grosor | Especifica la anchura o el grosor del soporte.  |
| Datos de identidad | |
| Consulte Propiedades de tipo de componente de escalera para conocer las definiciones de Datos de identidad. | |
