Cargas puntuales

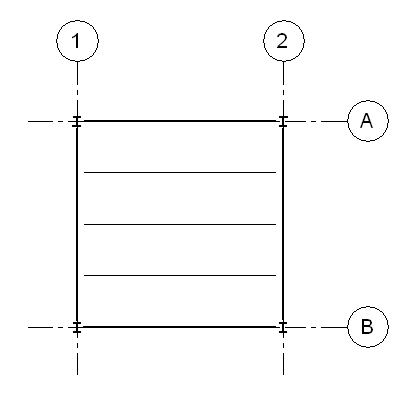

1. Abra una vista de nivel de plano estructural - analítico, con un modelo de plano similar al mostrado.

   Nota: Coloque cargas en la vista analítica de un nivel de plano estructural. Para obtener información sobre vistas analíticas, consulte Visualización.
2. Haga clic en la ficha Analizargrupo Cargas Cargas.
3. Haga clic en la ficha Modificar | Colocar cargasgrupo Cargas Carga puntual.
4. En la paleta Propiedades, seleccione un valor para Caso de carga. Para obtener información sobre casos de carga, consulte Adición de un caso de carga o naturaleza de carga.
5. Para el parámetro Orientar a, seleccione Proyecto o Plano de trabajo.
6. Coloque cargas puntuales según requiera el modelo (por ejemplo, en el centro de una viga).

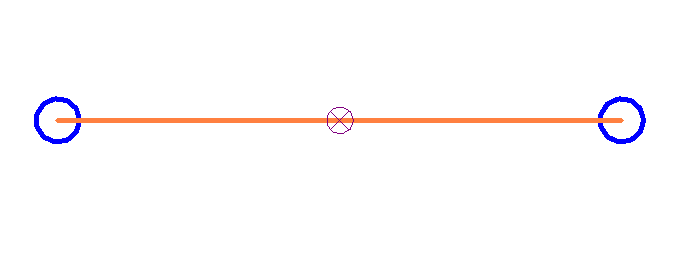

   Vista de plano de carga puntual colocada mediante sistema de coordenadas de proyecto en dirección Z negativa.
