La manera más sencilla de crear escaleras consiste en realizar un boceto de un tramo. Con este método, los contornos y las contrahuellas se generan de forma automática al crear el boceto. Al finalizar el boceto, la barandilla re aplica automáticamente. La herramienta Tramo limita el diseño de las escaleras a tramos rectos, tramos rectos con descansillo y escaleras en espiral. Para obtener un mayor control sobre el diseño de las escaleras, realice el boceto del tramo creando un boceto de las líneas de contorno y contrahuella.
Para realizar un boceto de un tramo
- Abra una vista de plano o una vista 3D.
- Haga clic en la ficha Arquitectura
grupo Circulaciónmenú desplegable Escalera
(Escalera por boceto). - Haga clic en la ficha Modificar | Crear boceto de escaleras grupo Dibujar
Tramo. La herramienta Línea
está seleccionada por defecto. Seleccione otra herramienta en el grupo Dibujar, si lo desea. - Haga clic para iniciar el tramo.
Haga clic en el punto inicial a la izquierda
- Haga clic para finalizar el tramo.
Haga clic en el punto final a la derecha
- Si lo desea, puede especificar un tipo de barandilla para la escalera. Consulte Especificación del tipo de barandilla para las escaleras nuevas.
- Haga clic en
(Finalizar modo de edición).

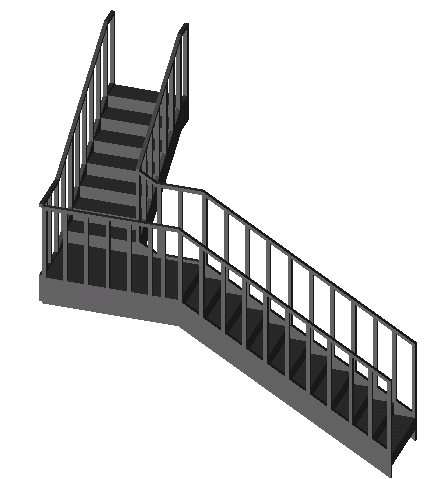

Escalera completa en 3D, con barandilla y balaústres por defecto
Para crear escaleras con un descansillo
- Haga clic en la ficha Arquitecturagrupo Circulaciónmenú desplegable Escalera (Escalera por boceto).
- Haga clic en la ficha Modificar | Crear boceto de escaleras grupo Dibujar Tramo.
La herramienta Línea
está seleccionada por defecto. Seleccione otra herramienta en el grupo Dibujar, si lo desea. - Haga clic para iniciar el tramo.
- Cuando se haya alcanzado el número de contrahuellas deseado, haga clic para colocar el descansillo.
- Arrastre el cursor a lo largo de la línea de referencia y haga clic para empezar a dibujar las contrahuellas restantes.
- Haga clic para finalizar las contrahuellas restantes.
- Haga clic en (Finalizar modo de edición).
Ejemplo

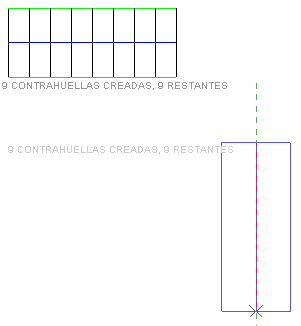

Primer tramo de escaleras: 9 contrahuellas creadas, quedan otras 9
Tramo de escaleras adicional, perpendicular al original

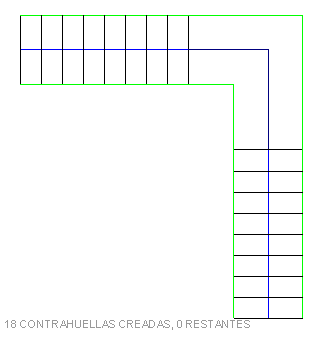

Boceto completo con creación automática de descansillo
Para modificar un tramo de escaleras
- Seleccione las escaleras.
- Haga clic en la ficha Modificar | Escaleras grupo Modo
Editar boceto. - Haga clic en la ficha Modificar | Escaleras > Editar boceto grupo Dibujar y seleccione la herramienta de dibujo apropiada para realizar los cambios.
Es posible modificar los perímetros de escaleras cuyo boceto se ha creado con una de las herramientas de dibujo.
Ejemplo

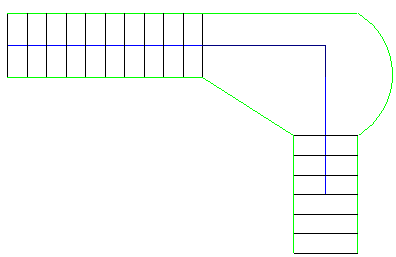

En la imagen siguiente, el boceto del descansillo se ha modificado con la herramienta de dibujo Arco por inicio-fin-radio
Modificación de un tramo de escaleras

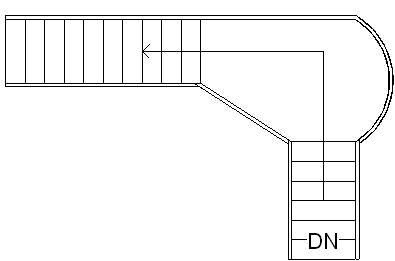

Boceto acabado con descansillo modificado
También puede modificar las escaleras del boceto cambiando sus propiedades de ejemplar en la paleta Propiedades. Para acceder a las propiedades de tipo, haga clic en
Editar tipo, en la paleta Propiedades.
Para obtener una descripción de las propiedades de la escalera y sus valores, consulte Propiedades de escaleras.
