Dibujo de un tramo de tubo

1. Abra la vista donde desee colocar el tubo.
2. Haga clic en la ficha Sistemasgrupo Electricidad Tubo.
3. En el selector de tipo, seleccione el tipo de tubo (con uniones o sin ellas) que desea colocar.
4. En la barra de opciones, especifique el diámetro, el desfase o el radio de curvatura.
5. En la cinta de opciones, compruebe que la opción Etiquetar al colocar esté seleccionada para etiquetar el tubo automáticamente. A continuación, especifique las siguientes opciones de etiquetado en la barra de opciones:

   Si desea...	Debe...
   cambiar la orientación de la etiqueta	seleccionar Horizontal o Vertical.
   cargar etiquetas adicionales	hacer clic en Etiquetas.
   incluir una línea directriz entre la etiqueta y el tubo	seleccionar Directriz.
   cambiar la longitud por defecto de la directriz	introducir un valor en el cuadro de texto que hay a la derecha de la casilla de verificación Directriz.

6. En la cinta de opciones, seleccione las opciones de inserción.

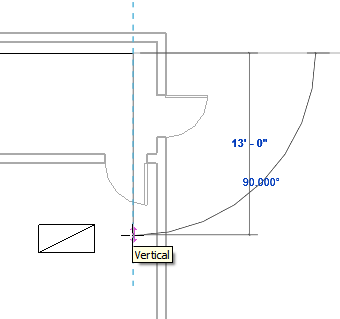

7. En el área de dibujo, haga clic para especificar el punto inicial del tramo de tubo y, a continuación, mueva el cursor y haga clic para especificar el resto de puntos del tramo.


   Se añade una curvatura automáticamente al segmento donde sea necesario.

   Al dibujar un tubo con uniones, se muestran las líneas de conexión de las uniones.


8. Para dibujar un tubo vertical, especifique el punto inicial del tramo del tubo y, a continuación, en la barra de opciones, especifique el valor de desfase y siga dibujando el tubo.

   Los símbolos de subida y de bajada se insertan según sea necesario.

9. Para finalizar el tramo de tubo, haga clic en Modificar.

Los elementos de tubo se muestran con ejes en una vista de líneas ocultas.

Por defecto, los ejes están desactivados en las plantillas de EE. UU.
