El diseño del componente de patrón es similar a la creación de la masa de diseño conceptual. Se utilizan las mismas herramientas de modelado que para el diseño de formas, auque con las siguientes limitaciones:
- Sólo hay una vista de plano de planta (nivel), definida por la rejilla de baldosa de patrón.
- No hay vistas de alzado.
- No hay planos de referencia verticales por defecto, aunque se pueden definir planos de referencia por geometría.
Líneas, curvas y splines
Dibuje puntos de referencia, líneas y geometría de bucle cerrado para diseñar y modificar el componente de patrón. Los puntos de referencia de plantilla no se mueven horizontalmente, pero se pueden añadir puntos controladores a las líneas de referencia de plantilla para modificar su geometría.
Temas relacionados
Extrusiones y formas

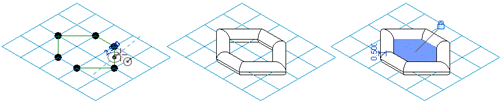

Utilice líneas y geometría para crear extrusiones, formas y vacíos.
Temas relacionados
Recomendaciones
- Dividida y aplique un patrón a una superficie antes de aplicar componentes.
- Siempre que sea posible, trabaje con condiciones de baldosa de borde configuradas como Vacío o En voladizo. La opción Parcial conlleva un tamaño mayor de archivo y por lo tanto se incrementan los requisitos de memoria. Eso podría prolongar la duración de los procesos de carga de componentes de patrón y modificación de masas conceptuales con componentes de patrón aplicados.
- Al trabajar con formas cerradas, seleccione patrones que se combinen a la perfección.
- Trabaje con varias ventanas para agilizar el procedimiento de diseño de la familia de componentes de patrón.
Para diseñar un componente de patrón
- Abra la familia de componentes de patrón.
- Abra la masa de diseño conceptual (vista 3D, vista de plano de planta o ambas).
- Haga clic en la ficha Vista
grupo Ventanas
Mosaico
De este modo podrá trabajar en la familia de componentes de patrón y ver cómo se muestra en la masa de diseño conceptual.
