Cambio de tamaño de una caja de referencia

  1. Abra un plano o una vista 3D y seleccione la caja de referencia.

    En la caja de referencia aparecen pinzamientos.

  2. Arrastre los pinzamientos para cambiar el tamaño de la caja de referencia.

    Al modificar el tamaño de la caja de referencia, controla las vistas en las que se mostrará. Si un plano de vista deja de cortar la caja de referencia, ésta no será visible en esa vista. Por lo tanto la vista no mostrará ninguna referencia asociada a esa caja de referencia.

Supongamos que tenemos un edificio de 8 plantas. Se realiza una modificación de la caja de referencia para que la extensión del contorno superior esté en el nivel 4. Como resultado, la caja de referencia y las referencias asociadas no aparecerán en las vistas de plano para los niveles del 5 al 8. Por el contrario, si cambia el tamaño de la caja de referencia para que ésta interseque dichos niveles, las referencias aparecerán en las vistas mencionadas.

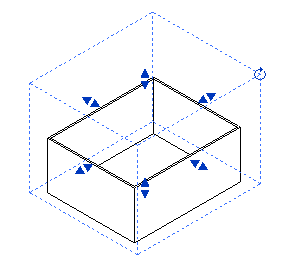

Caja de referencia en 3D con pinzamientos de arrastre y rotación
