Añadir un forjado estructural o una plataforma

Los forjados estructurales y las plataformas se crean mediante bocetos. Puede crear un boceto de líneas para los bordes de la losa seleccionando los muros o utilizando la herramienta Línea. Normalmente, se dibuja un boceto de un suelo en una vista de plano, aunque se puede hacer en una vista 3D, siempre que el plano de trabajo de la vista 3D se establezca en el plano de trabajo en el que se desea colocar el forjado estructural. La parte superior del forjado estructural se desfasa en relación con el nivel en el que se coloca. Si desea más información sobre los parámetros Desfase de altura desde nivel y otros parámetros de forjado estructural, consulte Propiedades de forjado estructural.

Si desea más información sobre forjados estructurales y líneas ocultas, consulte Visualización de líneas ocultas de componentes estructurales de hormigón.

Para añadir un forjado estructural

1. En la cinta de opciones, haga clic en (Forjado estructural).

   ¿Dónde está?

   • Ficha Arquitecturagrupo Construirmenú desplegable Suelo Suelo: estructural
   • Ficha Estructuragrupo Estructuramenú desplegable Suelo Suelo: estructural
2. En el selector de tipo, especifique un tipo de forjado estructural.
3. En la cinta de opciones, haga clic en (Línea de contorno).

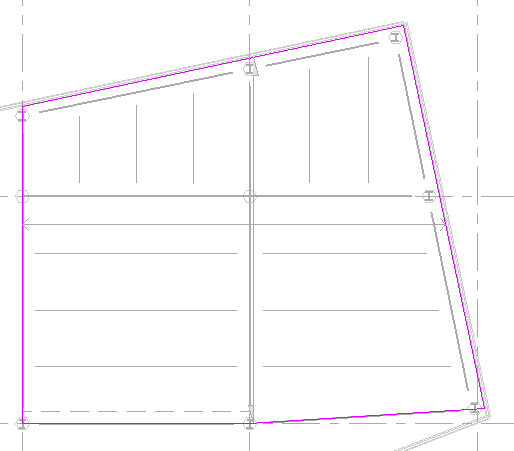

4. Haga clic en (Seleccionar muros) y seleccione los muros delimitadores.
   Nota: Puede crear un boceto de forjado estructural, en lugar de seleccionar muros. En el grupo Dibujar de la cinta de opciones, use las herramientas de boceto para crear el contorno del forjado estructural. El boceto debe formar un bucle cerrado o una condición de contorno.
5. Para cambiar la dirección de la luz, haga clic en (Dirección de la luz) y haga clic en el borde o la línea que desee.
6. (Opcional) En la barra de opciones:

   especifique un desfase para los bordes de losa.
   • especifique un desfase para los bordes de losa.
   • seleccione Extender en muro (al núcleo).

7. En la cinta de opciones, haga clic en (Finalizar modo de edición).

Nota: Para añadir huecos a un forjado estructural, consulte Huecos en forjados estructurales.
