Fundidos de barrido

En el entorno de diseño conceptual, un fundido de barrido se crea a partir de dos o más perfiles 2D barridos a lo largo de un camino. El perfil se compone de líneas dibujadas en sentido perpendicular a la línea que define el camino.

Nota: Si va a crear una familia de componentes a partir de una plantilla que no sea de masa o de componente adaptativo, consulte Creación de un fundido de barrido.

Para crear un fundido de barrido.

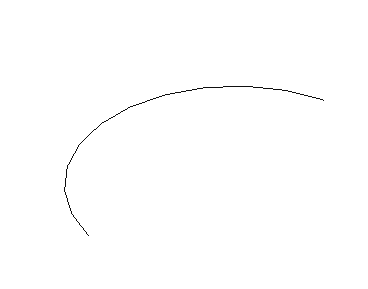

  1. Utilice las herramientas disponibles en la ficha Creargrupo Dibujar, para crear una serie de líneas conectadas que formen un camino.

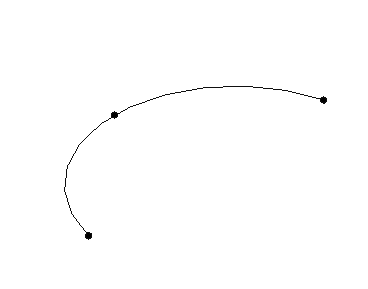

  2. Haga clic en la ficha Creargrupo Dibujar Punto de referencia y coloque puntos de referencia para los perfiles del fundido de barrido a lo largo del camino.

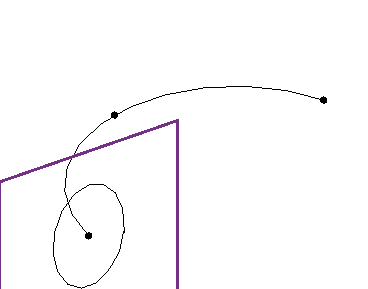

  3. Seleccione un punto de referencia y dibuje un perfil cerrado en su plano de trabajo.

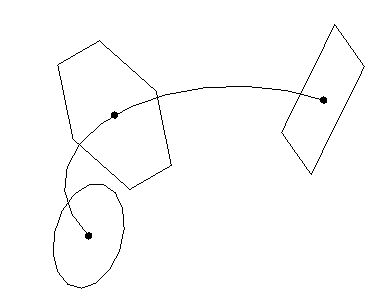

  4. Dibuje perfiles para los demás puntos de referencia.
  5. Seleccione el camino y los perfiles.

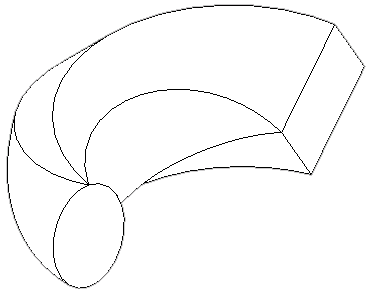

  6. Haga clic en la ficha Modificar | Líneasgrupo Forma Crear forma. Consulte Acceso a la herramienta Crear forma.
