Corte de huecos rectangulares en los muros

Use este procedimiento para cortar huecos rectangulares en un muro recto o curvado. (Para cortar huecos redondos o poligonales, consulteEdición del perfil de un muro).

Ejemplo arquitectónico

Vista de un hueco en un muro en arco

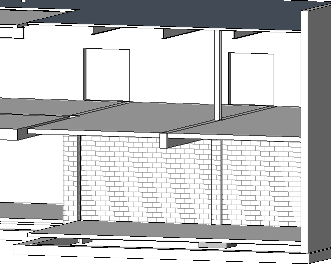

Ejemplo estructural

Vista de un hueco en un muro

Para cortar un hueco rectangular en un muro

  1. Abra una vista de alzado o sección donde pueda acceder al muro que tiene el hueco.
  2. Haga clic en (Hueco de muro).

    ¿Dónde está?

    • Ficha Arquitecturagrupo Hueco (Hueco de muro)
    • Ficha Estructura grupo Hueco (Hueco de muro)
  3. Seleccione el muro que tendrá el hueco.
  4. Realice un boceto de hueco rectangular.

    Tras especificar el punto final del hueco, se mostrará el hueco.

  5. Para modificar un hueco, haga clic en Modificar y seleccione el hueco.

    Puede utilizar los pinzamientos de arrastre para modificar el tamaño y la ubicación del hueco. También puede arrastrarlo a una nueva ubicación en el mismo muro y agregar cotas al hueco.

    Ejemplo

    Modificación de un hueco seleccionado
