Aplicación de voladizos a un forjado estructural existente

1. Seleccione un forjado estructural en una vista de plano.
2. Haga clic en la ficha Modificar | Suelosgrupo Modo Editar boceto.
3. Seleccione el borde de losa que recibirá el voladizo.

4. En la barra de opciones, introduzca valores de desfase de voladizo tanto para el forjado estructural de hormigón como para la chapa grecada.

   Nota: El voladizo se aplica sólo a la línea de boceto seleccionada especificada, no a todo el forjado estructural.
5. Repita los pasos comprendidos entre el 1 y el 4 para cualquier borde de losa que requiera un voladizo.
6. Haga clic en la ficha Modificar | Suelos > Editar contornogrupo ModoFinalizar modo de edición.

Nota: El desfases de voladizo se aplicará con relación a la dirección en que se creó el borde de losa. Esto se aplica a los bocetos de líneas, Seleccionar soportes o Seleccionar muros en la creación de forjados estructurales. En aquellos ejemplares donde el voladizo aparece dentro del forjado estructural: active el modo de boceto, seleccione el borde y configure los valores de voladizo como números negativos.

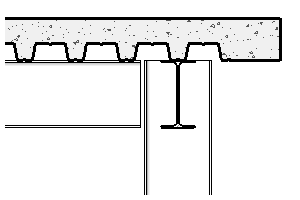

La sección siguiente muestra un forjado estructural de hormigón con una chapa grecada. El borde de hormigón con voladizo se extiende más allá de la viga de soporte.
