Barridos

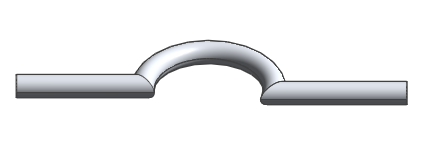

En el entorno de diseño conceptual, un barrido se crea a partir de un perfil 2D extendido a lo largo de un camino. El perfil se compone de líneas dibujadas en sentido perpendicular a la línea o a la serie de líneas que definen el camino. El barrido se puede crear seleccionando el perfil y el camino y haciendo clic en Crear forma.

Puede usar caminos multisegmento para crear un barrido si el perfil se compone de bucles cerrados. Si el perfil no está cerrado, no crea un barrido a lo largo del camino multisegmento. Si el camino es un segmento de una sola línea, use un perfil abierto para crear el barrido.

Nota: Si va a crear una familia de componentes a partir de una plantilla que no sea de masa o de componente adaptativo, consulte Creación de un barrido.

Para crear un barrido multisegmento

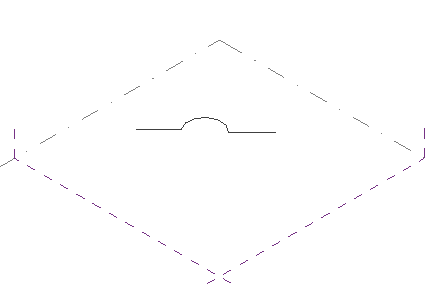

  1. Haga clic en la ficha Creargrupo DibujarLínea y dibuje una serie de líneas conectadas para formar un camino.

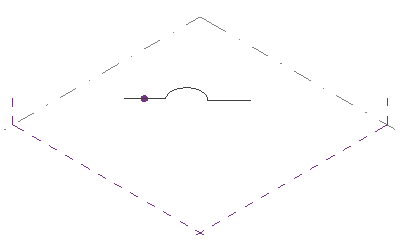

  2. Haga clic en la ficha Creargrupo Dibujar Punto de referencia y haga clic en el camino para colocar un punto de referencia.

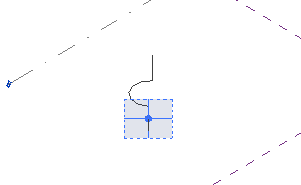

  3. Seleccione el punto de referencia. Se mostrará el plano de trabajo.

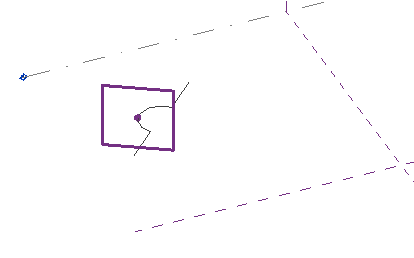

  4. Dibuje un perfil cerrado en el plano de trabajo.

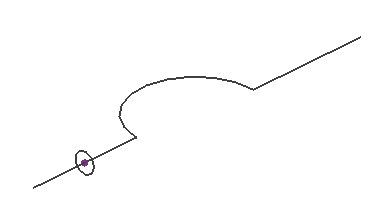

  5. Seleccione la línea y los perfiles.
  6. Haga clic en la ficha Modificar | Líneas grupo Forma Crear forma. Consulte Acceso a la herramienta Crear forma.
