Creación de vigas con el forzado de cursor 3D

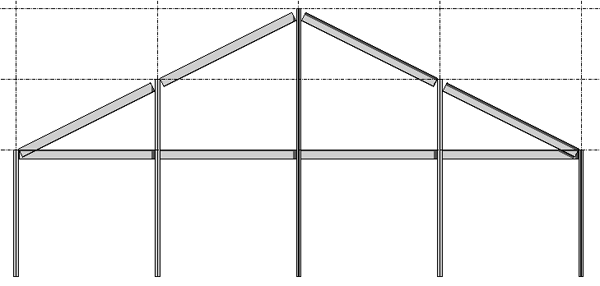

Puede utilizar la opción Forzado de cursor 3D para crear una viga forzando el cursor a otros elementos estructurales de una vista cualquiera. De este modo podrá realizar el boceto de vigas y tornapuntas fuera del plano de trabajo actual. Por ejemplo, cuando se activa el forzado de cursor 3D, se forzará el cursor de las vigas de cubierta a la parte superior de los pilares, independientemente del alzado.

El forzado de cursor 3D también resulta útil al crear sistemas de vigas inclinadas. Consulte Modelado de viga inclinada.

Para utilizar Forzado de cursor 3D

  1. Haga clic en la ficha Estructuragrupo EstructuraViga
  2. En la barra de opciones, seleccione Forzado de cursor 3D.
  3. Haga clic en un elemento estructural cualquiera para especificar el punto inicial de la viga.
    Nota: Con la opción Forzado de cursor 3D activada, puede elegir el punto final exacto de cualquier elemento estructural, independientemente del plano en el que se encuentre el punto final.
  4. Haga clic en otro elemento estructural para especificar el punto final de la viga.
