Comprobar sistemas de conductos

Esta herramienta examina los sistemas mecánicos que cree en un proyecto para comprobar que cada uno de ellos esté asignado a un sistema definido por el usuario y conectado correctamente.

Comprobación de los sistemas de conductos

Para comprobar las conexiones de los sistemas de conductos del modelo, haga clic en la ficha Analizarpanel Comprobar sistemas Comprobar sistemas de conductos.

Revit muestra marcas de aviso gráficas y líneas web para los sistemas de conductos no válidos de la vista actual. Se muestran avisos en los siguientes casos:
  • El sistema no está conectado correctamente.

    Se considera que un sistema no está bien conectado cuando este incluye elementos que no están conectados a una única red física. Por ejemplo, un sistema que tenga uno o más terminales de aire no conectados en una única red de conductos se considera no está bien conectado.

  • Hay una discrepancia en la configuración de flujo/demanda.
  • Hay una discrepancia en la dirección de flujo.

Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. En el mensaje de aviso relacionado, haga clic en los botones de flecha, según sea necesario, para desplazarse por la lista de mensajes de aviso. Haga clic en Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.

Haga clic de nuevo en Comprobar sistemas de conductos para desactivar las marcas de aviso.

Visualización de desconexiones

Puede mostrar marcas de seccionar para los conectores que no estén conectados actualmente. Para controlar la visualización de las marcas de desconexión, haga clic en la ficha Analizargrupo Comprobar sistemas Mostrar desconexiones. En el cuadro de diálogo Mostrar opciones de desconexiones, seleccione uno o varios de los siguientes elementos:
  • Conducto
  • Pleca
  • Bandeja de cables y tubo
  • Eléctrico

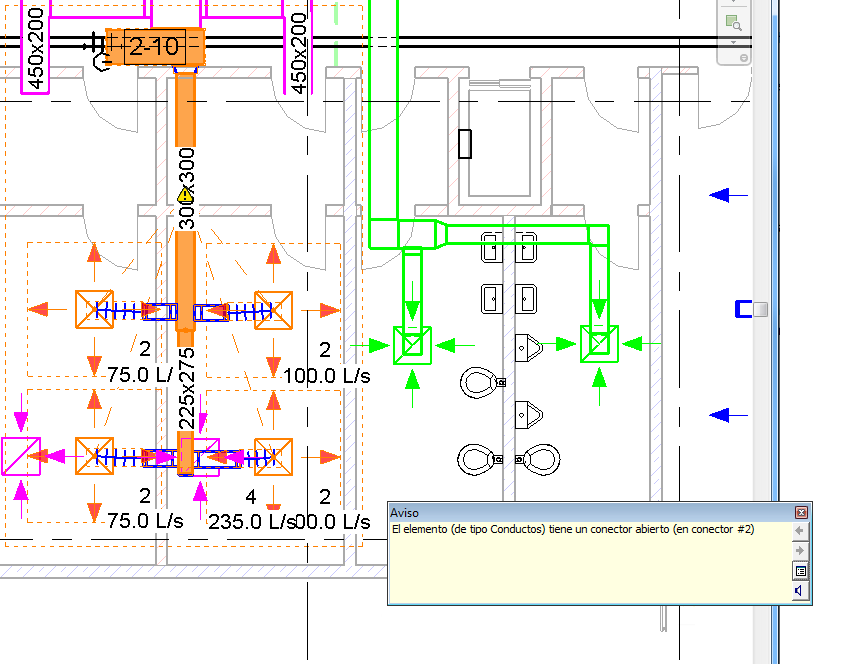

En el siguiente ejemplo, se han seleccionado las marcas de desconexión de conductos.

Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. Haga clic en Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.

Haga clic en Mostrar desconexiones y anule la selección para desactivar las marcas de desconexión.
