Al iniciar un proyecto de Revit con la plantilla de proyecto de análisis estructural por defecto, se crean dos vistas de plano estructural para cada nivel de estructura por defecto:
- Nivel 1
- Nivel 1 - Analítico
- Nivel 2
- Nivel 2 - Analítico
Las vistas de nivel 1 y nivel 2 ilustran el modelo físico. Las vistas de nivel analítico 1 y nivel 2 analítico ilustran el modelo analítico. El mismo elemento se muestra de forma diferente en cada vista, según la configuración de visualización. Por ejemplo, en las siguientes ilustraciones se muestra la misma conexión de pilar-viga, pero el aspecto es distinto debido a las modificaciones de visibilidad/gráficos. En Visualización encontrará una explicación sobre el uso de plantillas de vista, modificaciones gráficas y estilos de objeto para visualizar el modelo.

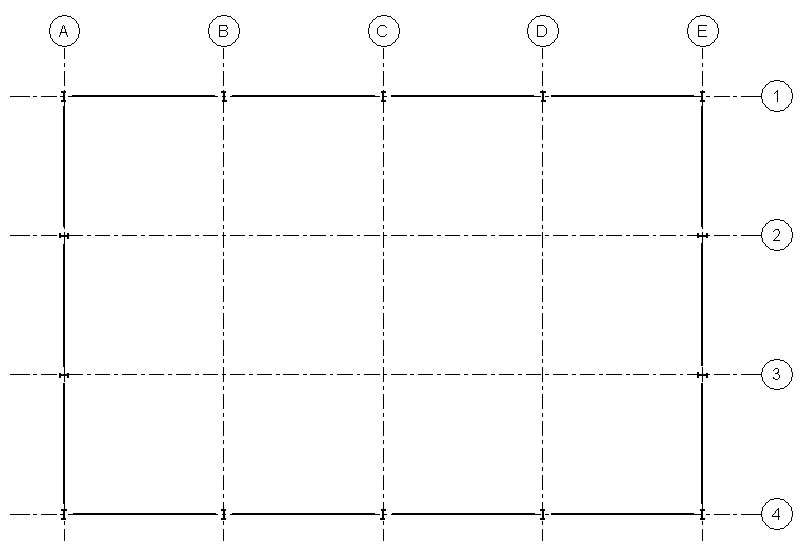

Nivel 1 - Vista de plano

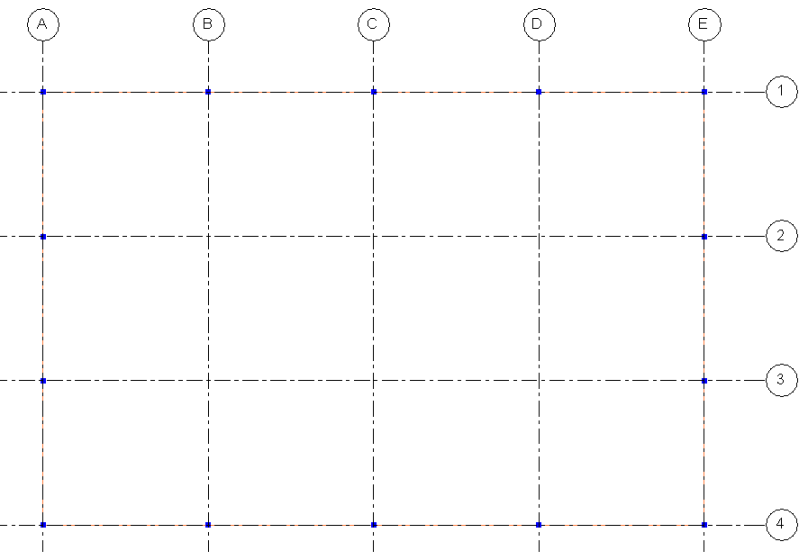

Nivel 1 - Vista de plano analítico
