Corte de abertura de agujero

Utilice este procedimiento para colocar un hueco que abarque toda la altura de un edificio (o los niveles seleccionados) a través de las caras de cubiertas, suelos o techos simultáneamente.

1. Haga clic en (Agujero).

   ¿Dónde está?

   • Ficha Arquitecturagrupo Hueco (Agujero)
   • Ficha Estructuragrupo Hueco (Agujero)
2. Realice un boceto de la abertura de agujero dibujando líneas o seleccionando muros.
   Consejo: Normalmente, deseará realizar un boceto del agujero en el elemento hospedado, como un suelo, en una vista de plano.
3. Si se desea, agregue líneas simbólicas al hueco.
4. Cuando haya terminado el boceto del agujero, haga clic en Finalizar hueco.

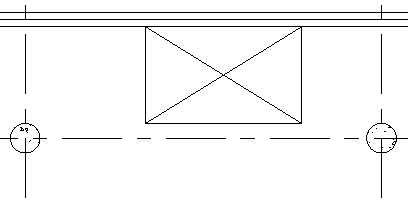

   Abertura de agujero con líneas simbólicas

5. Para ajustar los niveles que corta el hueco, selecciónelo y realice los siguientes ajustes en la paleta Propiedades:
   • Para Restricción de base, especifique un nivel para el punto inicial del agujero.
   • En Restricción superior, especifique un nivel para el punto final del agujero.
6. Haga clic en Aplicar.

   El agujero corta y es visible en todos los niveles intermedios. Si mueve el agujero en un nivel, se mueve en todos los niveles. Las líneas simbólicas también son visibles en todos los niveles.
