Definición y visualización de planos de trabajo

Para mostrar el plano de trabajo activo de una vista

• En la cinta de opciones, haga clic en (Mostrar).

  ¿Dónde está?

  • Ficha Arquitecturagrupo Plano de trabajo (Mostrar)
  • Ficha Estructuragrupo Plano de trabajo (Mostrar)
  • Ficha Sistemasgrupo Plano de trabajo (Mostrar)
  • Editor de familias: haga clic en la ficha Creargrupo Plano de trabajo (Mostrar)

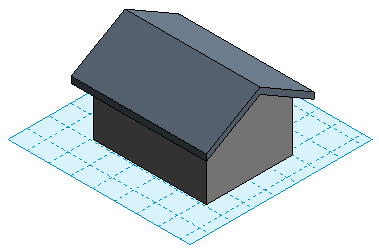

El plano de trabajo aparece como una rejilla en la vista.

Para definir el plano de trabajo de una vista

1. En la cinta de opciones, haga clic en (Definir).

   ¿Dónde está?

   • Ficha Arquitecturagrupo Plano de trabajo (Definir)
   • Ficha Estructuragrupo Plano de trabajo (Definir)
   • Ficha Sistemasgrupo Plano de trabajo (Definir)
   • Editor de familias: ficha Creargrupo Plano de trabajo (Definir)
2. En el cuadro de diálogo Plano de trabajo, en Especificar un nuevo plano de trabajo, seleccione una de estas opciones:
   • Nombre. Elija un plano de trabajo disponible en la lista y haga clic en Aceptar.

     La lista incluye niveles, rejillas y planos de referencia con nombre.

   • Seleccionar un plano. Revit crea un plano coincidente con el seleccionado. Seleccione esta opción y haga clic en Aceptar. A continuación, mueva el cursor sobre el área de dibujo para resaltar los planos de trabajo disponibles y haga clic para seleccionar el plano deseado.

     Puede seleccionar cualquier plano que se pueda acotar: caras de muro, caras en modelos vinculados, caras de extrusión, niveles, rejillas y planos de referencia.

   • Seleccionar una línea y utilizar plano de trabajo en que se creó. Revit crea un plano que es coplanar con el plano de trabajo de la línea seleccionada. Seleccione esta opción y haga clic en Aceptar. A continuación, mueva el cursor sobre el área de dibujo para resaltar las líneas disponibles y haga clic para seleccionar una de ellas.
3. Si el plano seleccionado es perpendicular a la vista actual, se abre el cuadro de diálogo Ir a la vista: Seleccione una vista y haga clic en Abrir vista.
