Lien auxiliaire

Auxiliary Link

Connectez deux points séquentiels ou non séquentiels à l'aide d'une ligne droite. Un lien auxiliaire ne fait pas partie de la géométrie de l'élément de profil type, mais il peut permettre de créer une autre géométrie.

Propriétés

Spécifiez les paramètres suivants dans le groupe de fonctions Properties.

Lien
Link Number	Spécifie le numéro du lien. Vous pouvez modifier le numéro du lien généré automatiquement.
Position
Start Point	Spécifie le point de départ du lien. Remarque : Le point peut être un point ou un point auxiliaire.
End Point	Spécifie le point d'arrivée du lien. Remarque : Le point peut être un point ou un point auxiliaire.
Divers
Comment	Indique des remarques concernant le lien. Des commentaires peuvent être affichés dans le groupe de fonctions Preview.

Exemple

Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Auxiliary Link Example.pkt

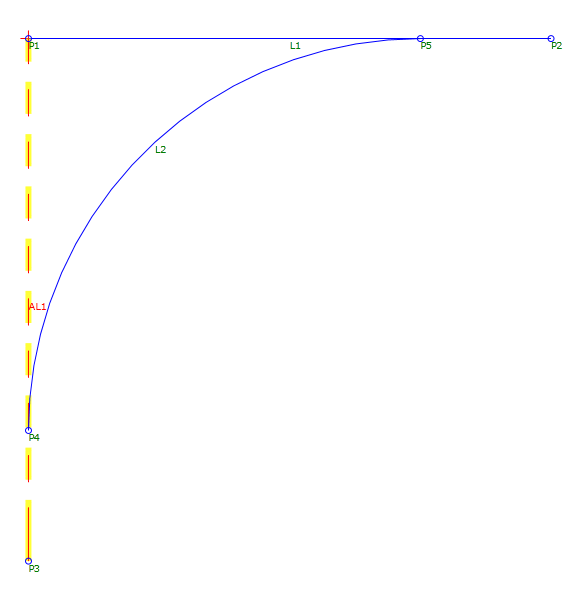

Dans l'exemple, L1 est tracé automatiquement entre les points P1 et P2. L2 est un arc de raccord à tracer entre deux liens. AL1 n'est pas dessiné dans l'élément de profil type final, mais manuellement entre P1 et P3 de sorte que L2 peut utiliser sa géométrie.
