Factory Design Utilities for AutoCAD fournit un environnement optimisé et des outils de conception pour l'implantation du sol d'usine. Ils vous permettent également des implantations d'usine DWG héritées et l'ajout d'une intelligence d'usine à ces dessins. Ensuite, les dessins d'usine peuvent être utilisés pour remplir une implantation 3D dans Inventor Factory.
Implantation d'usine 2D
Une implantation d'usine 2D est un modèle DWG d'une usine, d'un entrepôt ou d'un environnement de bureau. La taille et la complexité peuvent varier d'une cellule de travail à une usine toute entière. L'implantation peut contenir des éléments de bâtiment, tels que des murs, des poteaux et des utilitaires. Vous pouvez implanter différentes pièces de l'équipement et créer des trajectoires de routage pour chaque produit.
Factory Design Utilities vous permet d'ajouter une intelligence à l'implantation d'usine. L'intelligence peut être ajoutée à une implantation d'usine héritée ou à un nouveau fichier. Les données supplémentaires fournissent les informations nécessaires à l'analyse des implantations, à la génération de rapports et au remplissage automatique de l'implantation d'usine avec les équipements 3D dans Inventor Factory.
Flux de travail typique :
- Créez une implantation simplifiée (par exemple, des formes rectangulaires) et affectez les informations d'unité de production.
- Créez des produits qui seront fabriqués à l'aide des unités de production définies.
- Créez des routages de produit à l'aide des unités de production.
- Enregistrez-les sous une implantation d'usine DWG 2D.
- Importez dans Inventor Factory à l'aide des commandes Synchroniser Inventor ou Nouvelle présentation à partir d'un fichier DWG d'Inventor Factory et remplissez avec les équipements 3D. (Si des équipements 2D et des équipements enchaînables existent dans la présentation DWG, ils sont automatiquement remplacés par les équipements 3D équivalents lorsqu'ils sont ouverts dans Inventor.)
Interface utilisateur

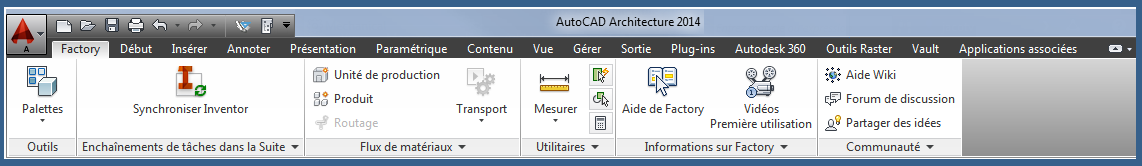

L'interface utilisateur de Factory Design Utilities se trouve dans l'onglet Usine et comprend des groupes de fonctions nommés Outils, Enchaînements de tâches dans la Suite, Flux de matériaux, Utilitaires, En savoir plus sur Factory et Communauté. L'environnement de travail par défaut de Factory est composé d'un mélange des groupes de fonctions standard AutoCAD et de Factory.
Usine
Trois palettes sont associées à Factory Design Utilities : le navigateur d'équipements, le navigateur d'usine et le navigateur de propriétés. Les palettes partagent la zone du navigateur et peuvent être ajustées à l'aide des méthodes standard de redimensionnement. Les navigateurs peuvent être ancrés dans différentes positions ou laissés flottants s'ils sont tirés du cadre de l'application.
Le navigateur d'équipements vous permet d'accéder aux équipements installés, aux équipements utilisateur et aux équipements cloud. Les équipements sont des composants qui, ensemble, constituent le contenu d'une usine. Ils peuvent inclure des fonctions architecturales, des équipements de gestion des matériaux ou de traitement, etc.
Le navigateur d'usine vous permet d'accéder aux unités de production, aux produits et aux routages définis. Dans le navigateur, vous pouvez gérer les définitions des objets d'usine. Les menus contextuels permettent d'accéder aux commandes les plus courantes.
Le navigateur de propriétés vous permet d'accéder aux différents paramètres associés aux équipements d'usine et aux définitions sélectionnés.
L'outil d'importation permet d'importer des données de feuilles de calcul qui génèrent des informations relatives aux variables concernant l'implantation d'usine.
L'outil d'exportation permet de stocker et de partager des informations sur les variables d'implantation sous forme de feuille de calcul.
Flux de matériaux
Les outils d'usine permettent de définir des produits qui doivent être fabriqués sur le site, les unités de production dans lesquelles se déroulent les processus et les routages entre les unités de production. Une fois que vous disposez d'une implantation, vous pouvez analyser les coûts de transport, l'utilisation des machines et la consommation électrique. Vous pouvez produire des rapports sur les résultats afin de comparer et de documenter les différents scénarios. Dès qu'une implantation répond à vos besoins, elle peut être envoyée vers Inventor où elle devient une superposition en 2D qui contient des équipements 3D.
Equipements d'usine
La bibliothèque d'équipements d'usine contient des modèles de composants d'usine standard, tels que des convoyeurs, des réseaux de gaines et des murs. Vous pouvez publier vos modèles fréquemment utilisés dans la bibliothèque. La bibliothèque conserve également les équipements cloud téléchargés.
Equipements d'usine cloud
Les besoins d'un équipement d'usine varient en fonction du type d'industrie et de la complexité du processus de fabrication. Pour réduire les besoins d'espace de stockage sur le disque, certains équipements sont situés sur un serveur cloud et peuvent être facilement téléchargés à la demande. Une occurrence locale de chaque équipement est mise en mémoire cache afin d'être utilisée.
Communauté
Le groupe de fonctions Communauté permet d'accéder facilement au contenu de l'aide en ligne, aux forums de discussion et aux sites de réseaux sociaux liés à l'activité, où vous pouvez visualiser des vidéos utiles, partager des informations et obtenir de l'aide pour les problèmes d'usine peu courants.
