Partie 2 : 3D à 2D

Dans cette partie de la leçon, vous inversez la procédure et exportez les données depuis Inventor vers AutoCAD Electrical.

Ajouter un connecteur

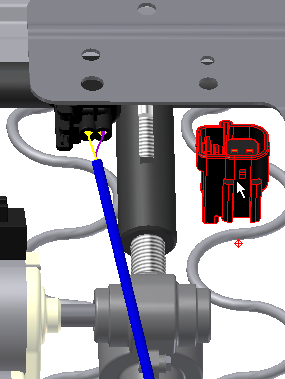

1. Placez une occurrence du connecteur 900356.ipt. Placez l'occurrence de façon approximative, comme indiqué.
   Conseil : Faites glisser les occurrences existantes à partir du navigateur vers la fenêtre graphique pour créer une autre occurrence, au lieu d'utiliser la commande Placer.

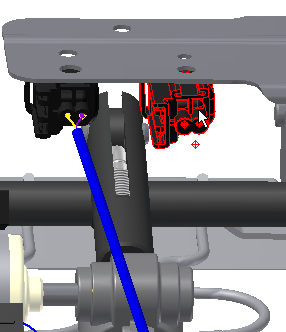

2. Dans l'onglet Assembler, le groupe de fonctions Position, utilisez Accrochage à l'aide de poignées ou Déplacer et Rotation. Déterminer de manière approximative la position du connecteur, comme illustré dans l'image suivante. L'objectif est que les broches sur la face du connecteur soit dirigées vers l'avant du siège.


   Normalement, vous devriez utiliser des contraintes pour positionner et contraindre le composant, mais ce n'est pas nécessaire pour cet exercice.
