Placer un corps de moule défini par l'utilisateur

Placer un corps de moule défini par l'utilisateur

Effectuez l'une des opérations suivantes :

• Créez et enregistrez un fichier ensemble Inventor.
• Importez un corps de moule et enregistrez-le dans un fichier ensemble Inventor.
Remarque : Avant l'enregistrement, vous pouvez utiliser la commande Créateur du corps de moule pour spécifier des informations relatives au corps de moule, telles que l'alignement et les désignations de composant.

1. Dans l'onglet Ensemble de moule, panneau Ensemble de moule, cliquez sur Corps de moule utilisateur.
2. Dans la boîte de dialogue d'ouverture de fichier, naviguez vers le fichier ensemble du corps de moule et sélectionnez-le.
3. Pour activer ou désactiver les contraintes automatiques, cliquez sur Options.
4. Cliquez sur Ouvrir.
   Remarque : Si l'ensemble ne contient pas d'informations sur le corps de moule, un message d'avertissement s'affiche. Cliquez sur Oui pour continuer ou sur Non pour annuler et affecter des informations sur le corps de moule avant de procéder au placement.

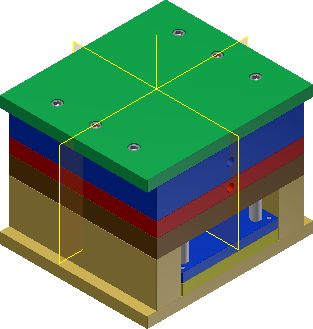

5. Sélectionnez un point ou une arête pour définir la référence de positionnement.
6. Si vous le souhaitez, spécifiez la profondeur du logement du noyau.
7. Si vous le souhaitez, sélectionnez un angle dans la liste déroulante pour faire pivoter le corps de moule.
8. Cliquez sur OK pour terminer.
