Dans cette section, vous allez ajouter une pièce en plastique à un ensemble de conception de moule. La pièce en plastique contient plusieurs corps solides et les corps requis doivent être dérivés dans l'ensemble de moule.
- Dans le ruban, cliquez sur l'onglet Schéma de moule
le groupe de fonctions Schéma de moule Pièce en plastique
. - Dans la boîte de dialogue Pièce en plastique, sélectionnez le fichier pièce PFTutorial_complete.ipt et cliquez sur Ouvrir pour ajouter la pièce en plastique pour à l'ensemble de moule. Remarque : Cliquez sur Oui pour fermer la boîte de message indiquant que le fichier ne se trouve pas dans le projet actif.
- Un message d'avertissement s'affiche, indiquant qu'il existe plusieurs corps solides dans la pièce. Cliquez sur Oui pour continuer.
- Cliquez avec le bouton droit sur PFTutorial_complete_1 dans le cadre de gauche et sélectionnez Renommer. Entrez PFTuorial_Top_Shell comme nouveau nom.
- Désélectionnez Solid4, Solid5 et Solid7. Le seul corps solide sélectionné dans l'image de droite est Solid2.
- Cliquez sur OK pour dériver la pièce en plastique.

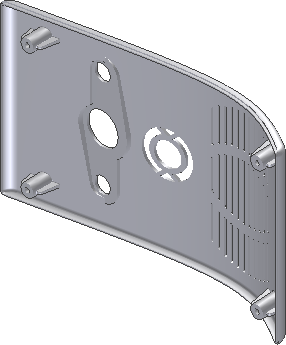

- Cliquez dans la fenêtre graphique pour placer la pièce avec l'option d'alignement par défaut. La pièce en plastique s'affiche, comme illustré dans l'image suivante.
- Sinon, si vous avez activé Demander les noms de fichier, cliquez sur OK pour accepter les valeurs par défaut dans la boîte de dialogue Attribution d'un nom de fichier pour placer la pièce.
