Evaluez votre conception à l'aide de différentes matières. Choisissez des matières de remplacement ou utilisez l'éditeur de styles pour définir des matières personnalisées :
- Dans la colonne Matière de remplacement, cliquez sur la cellule correspondant au composant dont vous souhaitez modifier la matière. La ligne et le noeud de navigateur du composant associé sont mis en surbrillance, de même que le composant dans la fenêtre graphique, pour refléter la sélection.
- Cliquez sur la flèche de déroulement pour afficher la liste des matières, puis sélectionnez la matière de votre choix. Cette matière de remplacement est alors assignée à toutes les occurrences de ce composant. Ainsi, si vous avez 16 occurrences d'une vis et une matière de remplacement pour une vis, cette action remplace la matière des 16 occurrences de vis. Remarque : Vous pouvez également copier et coller des matières de remplacement. Cliquez avec le bouton droit sur une cellule de matière de remplacement et choisissez Copier. Ensuite, cliquez avec le bouton droit sur une cellule de matière de remplacement et choisissez Coller.
- Spécifiez autant de matières de remplacement que vous le souhaitez, puis cliquez sur OK pour appliquer les modifications.
Remarque : Si la matière de votre choix ne figure pas dans la liste des matières, vous pouvez la définir vous-même. Pour cela, modifiez une matière existante ou créez-en une Pour ce faire, dans la boîte de dialogue Matières, cliquez sur Editeur de styles.
Utiliser plusieurs matières de composants

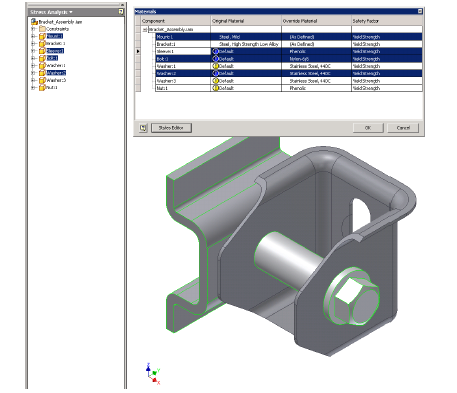

Vous pouvez sélectionner plusieurs lignes dans la boîte de dialogue Matières :
- Cliquez sur une ligne dans la boîte de dialogue.
- Pour sélectionner plusieurs lignes, maintenez la touche CTRL enfoncée en les sélectionnant.
- Pour sélectionner plusieurs lignes contiguës, appuyez sur la touche MAJ.
Remarque : Les lignes sélectionnées et les composants de la fenêtre graphique s'affichent en surbrillance.
Assignez des matières de remplacement aux sélections :
- Avec les lignes sélectionnées, cliquez sur une des cellules sélectionnées dans la colonne Matière de remplacement.
- Dans le menu déroulant, cliquez sur la sélection de matière appropriée. Toutes les lignes sélectionnées héritent de la même matière de remplacement.
Copiez et collez une matière de remplacement :
- Cliquez sur la ligne avec le bouton droit de la souris et choisissez Copier. La matière de remplacement associée à la ligne est copiée.
- Sélectionnez une ou plusieurs lignes cible pour la matière de remplacement.
- Cliquez avec le bouton droit de la souris sur une ligne en surbrillance et choisissez Coller. Toutes les lignes héritent de la matière de remplacement copiée.
Facteur de sécurité
Indique s'il faut utiliser la limite d'élasticité ou la résistance à la traction lors de la détermination du facteur de sécurité. Le paramètre par défaut est la limite d'élasticité. Pour les matières ductiles, sélectionnez la limite d'élasticité. Pour les matières résilientes, sélectionnez la résistance à la traction.
