Vous allez à présent créer une esquisse sur le plan de construction. Au cours d'une étape ultérieure, cette esquisse est copiée en symétrie par rapport à l'axe X de la pièce. Cela permet de couper, ou d'extruder, certains composants de matière à partir de la fonction cylindrique de la pièce.

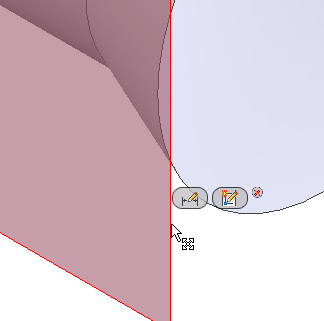

- Cliquez sur l'une des quatre arêtes du plan de construction.
- Lorsque la mini-barre d'outils s'affiche, cliquez sur le deuxième bouton de droite libellé par l'info-bulle Créer une esquisse.

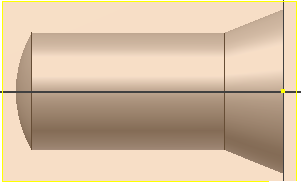

- La vue pivote automatiquement en parallèle au plan XY. L'option Regarder le plan d'esquisse pour la création d'esquisse de l'onglet Esquisse, dans la boîte de dialogue Options d'application, est active.
La nouvelle fonction Esquisse 2 est ajoutée au navigateur Modèle.
