Créez une fonction Emboîtement élastique sur une pièce à partir de points sur une esquisse 2D.
- Créez ou importez une pièce fine.
- Construire une esquisse 2D avec des points correspondants aux placements de l'emboîtement plastique.
- Cliquez sur
l'onglet Modèle 3D
le groupe de fonctions Pièce en plastique
Emboîtement élastique

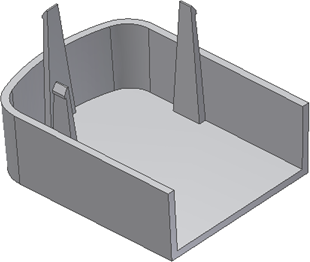

. Vérifiez que la méthode de positionnement est Depuis l'esquisse. Dans les images suivantes, le style d'emboîtement plastique Crochet d'emboîtement est utilisé. - S'il s'agit de la seule esquisse avec points, ceux-ci seront sélectionnés automatiquement. Dans le cas contraire, sélectionnez les points de placement (Ctrl + clic pour annuler la sélection).
- Vous noterez que les quatre directions possibles pour chaque emboîtement plastique sont alignées sur l'axe XY du plan d'esquisse. Cliquez sur la flèche de direction pour bien orienter chaque crochet.
- Modifiez les paramètres de crochet et de poutre ou utilisez les manipulateurs jusqu'à obtenir la forme souhaitée. Notez que les manipulateurs de forme ne sont pas actifs lorsque la direction du crochet est vers le bas (pour faciliter la sélection des directions).
- Vérifiez que l'option Prolonger est sélectionnée, puis cliquez sur OK.
