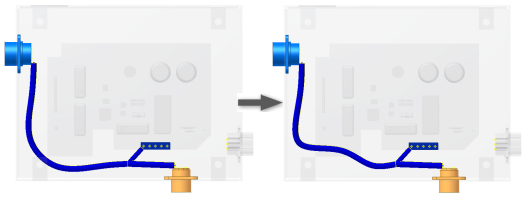

Déplacez et redéfinissez des points de construction de segment comme vous déplaceriez ou redéfiniriez d'autres points de construction. Pour modifier des points de construction bloqués et non bloqués, cliquez avec le bouton droit de la souris sur le point de construction dans le navigateur ou la fenêtre graphique. Sélectionnez l'option Redéfinir le point, puis sélectionnez le nouvel emplacement. Le point de construction devient associatif à la nouvelle géométrie sélectionnée. Toute modification de la géométrie entraîne le repositionnement du point de construction associé.
Les points de construction bloqués peuvent également être modifiés en utilisant l'option Déplacement/Rotation 3D. Pour utiliser le déplacement/la rotation 3D, sélectionnez l'option Déplacement/Rotation 3D, puis faites glisser le point de construction vers l'emplacement choisi. Le point de construction reste bloqué.
Vous pouvez créer des vues de conception ne contenant que les composants requis pour le câblage de l'ensemble. Il peut également être utile de créer une vue ne contenant que les faisceaux ou un ensemble de câbles et faisceaux spécifique.
Vérifier tous les rayons de pliage dans le menu contextuel pour vérifier si les points le long du segment enfreignent la valeur de rayon de pliage. Assurez-vous que le coefficient multiplicateur du rayon de pliage est défini avant de vérifier les points. Sélectionnez "rayon de pliage, vérification" dans l'index de l'aide pour plus de détails sur la vérification du rayon de pliage.
